14NM大扭矩输出57减速步进电机及128细分驱动器套装(LP)
2018年5月15日


上图为时代超群两相混合式步进电机57HBS56AL4-TF8 步距角1.8° 扭矩1.2N.m,电流3A,机身高56MM,出轴长22mm,轴径Φ6MM或者Φ8MM,搭配的时代超群PX57N015R0减速机,减速比15速比,输出额定扭矩=1.2NM*15速比*80%=14NM,瞬间启动力矩可以达到14NM,当然我们知道步进电机转速越高扭矩越小,实际使用额定转速在8NM左右。

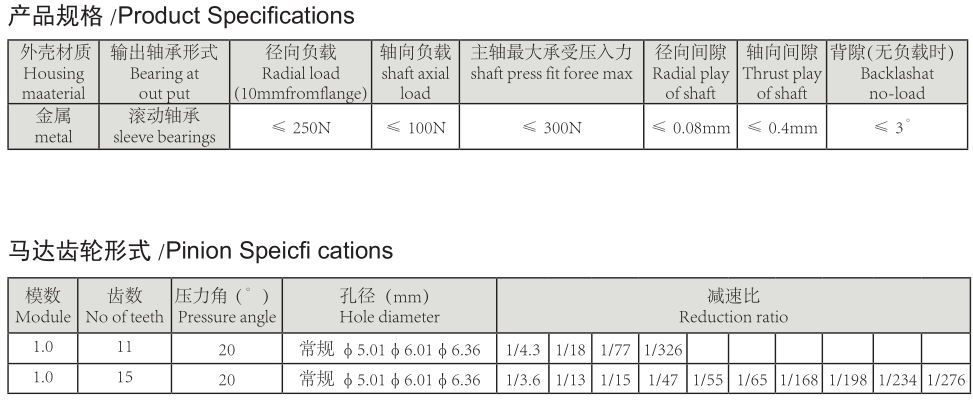

减速机具体参数如下:






配套ZD-2HD318WLM高性能两相步进电机驱动器具有高集成度、高可靠性;接口采用高速光耦隔离;最大输出电流1.8A;最高输入电压:DC 32V(峰值);短路、过流、过热保护功能;内部每秒0-10K脉冲,实现简单控制;高细分,最大支持128细分设定。

主要功能:

·整步、2、4、8、16、32、64、128细分可调

·短路、过流、过热保护功能自动保护

·自动半流锁定,减少待机发热

·支持脱机、使能、锁定等功能

工作条件:


细分设置:


电流设定:

此驱动器内置电流调节旋钮。顺时针旋转旋钮,实现输出电流0A-3A线性调节。


半流设置:

S2:OFF 全流  ON 半流

半流状态有助于步进电机进入锁定状态后减小发热

内部控制设置:

S1:OFF 外部  ON 内部(最高10KHz/s)

切换内部脉冲后可实现简单的调速控制内外部不可同时开启

联系方式:QQ:467102884  电话:13811070445(刘女士)
