传送带、齿条和小齿轮传动方式电机选型计算方法(LP)
2018年5月16日


blob.png blob.png

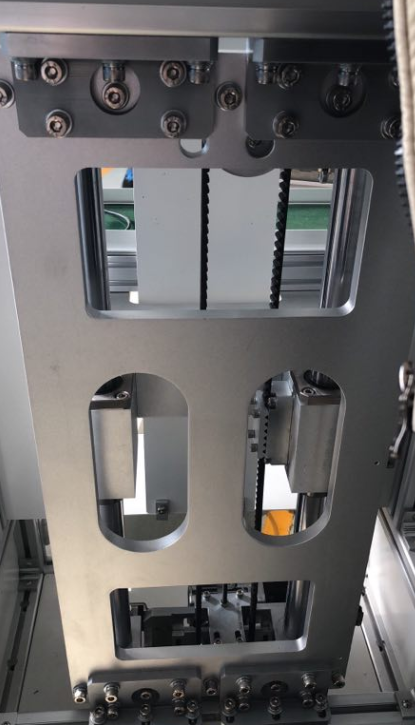

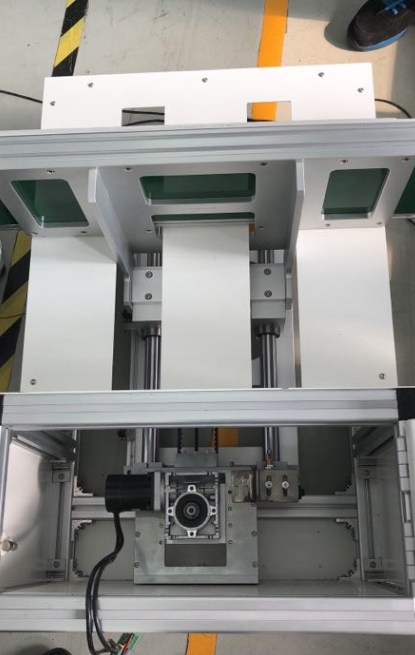

上图为客户反映一台用在AVG小车上的升降设备,同步轮的直径为65MM,垂直提升负载大概50KG,客户一开时自行选用了60W的无刷电机带了30速比的蜗轮蜗杆,明显带不动。那么怎么办呢?

60W 3000转直流无刷电机扭矩为0.18NM,配30速比蜗轮蜗杆,输出扭矩=0.18NM*30*0.6=3.24NM左右,这个扭矩带动50KG负载肯定是不够的。

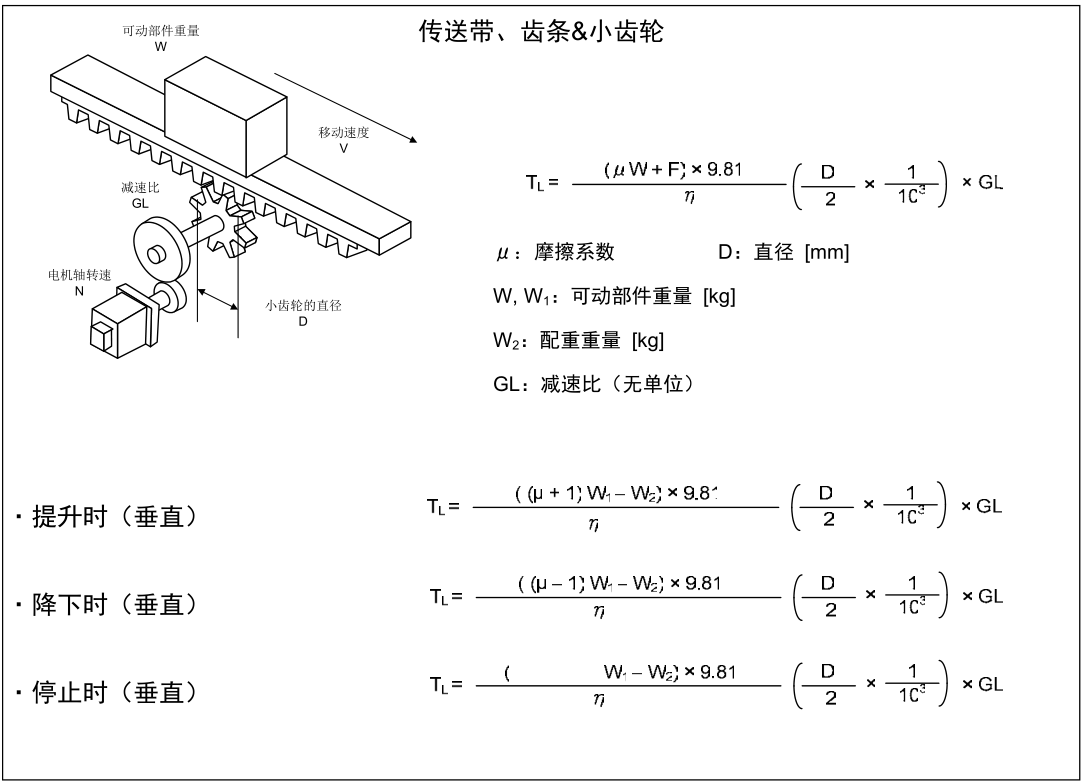

可以参照如下计算方式:

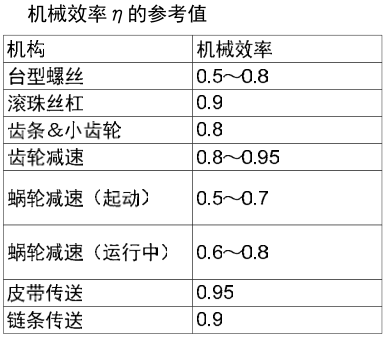

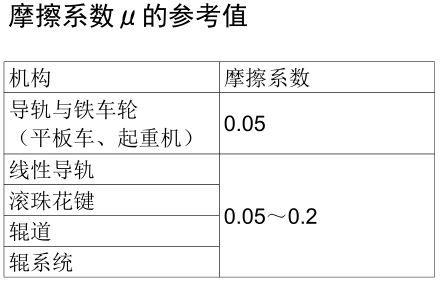

其中




经过多次磨合,最终客户该用了210W直流无刷电机配60速比蜗轮蜗杆


210W.jpg TB2cFXxak1M.eBjSZFOXXc0rFXa_!!504870142.jpg

高压直流无刷电57BL115S21-230TF9 24V 210W 3000转,具体参数见下表,此款电机采用节能环保领域的骄子-钕铁磁硼钢,保证设备的良好性能。ZM-6615高性能无刷驱动器(控制器)是我公司基于最新BiCD工艺集成电路开发的高性能直流无刷控制器(驱动器),具有体积小、发热低、可靠性高、寿命长、易于使用等特点。ZM-6615高集成度高可靠性无刷直流(BLDC)电机控制器;三相全桥,PWM斩波方式;闭环稳速,大负载时电机仍能保持转速;纯硬件设计,高速度,高抗干扰能力;周波限电流方式,保护更加精确快速;低发热,大功率。

联系方式:QQ:467102884  电话:13811070445(刘女士)
