关于体积小巧39系列步进电机39HBS22BJ4如何接线(LP)
2018年5月17日

时代超群步进电机采用优质冷轧硅钢片和耐高温永磁体制造,采用业界先进的磁路设计方案,具有输出转矩大、温升低、可靠性高的特点。具有良好的内部阻尼特性,运行平稳,无明显振荡区。

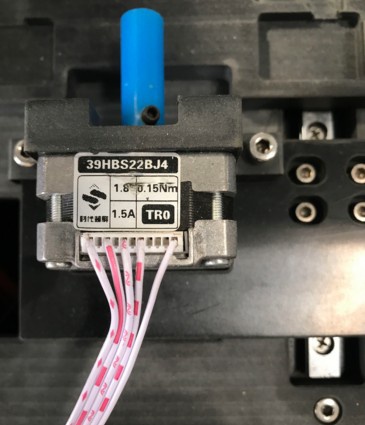

上图为客户设备用一款39系列步进电机,这款电机体积小巧,采用公司****进技术,解决了传统39步进电机低速振动大,共振区明显高速扭矩小,启动频率慢等特点。39HBS22BJ4-TR0两相混合式步进电机 步距角1.8° 扭矩0.15N.m,电流0.45A,机身高22MM,轴径Φ5MM,铣扁,出轴长14mm。

这款电机为接插件,插件出线有五根,怎么接线呢,其实直接其中四根就可以了。分出A+,A-,B+,B-即可,那么怎么区分呢?有两种方式:

一:用万用表测一下任意两根线,有阻值的为一相,分出两相来就可以了

二:先将步进电机的4条线分开,用手转动电机轴,感觉一下此时的阻力。然后将步进电机的任意两条线短接在一起,此时再用手拧电机轴,如果感觉阻力与刚才一样,则可判断这两条线不是同一相;如果感觉阻力比刚才有明显的增加,则可判断这两条线是同一相,可接在驱动器A+、A-,另外两条线则接在B+和B-。

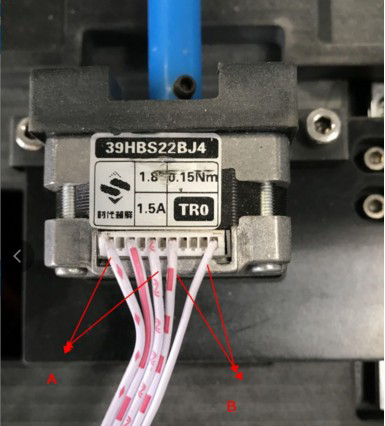

具体如下:


分出相线以后,分别接到驱动器的A相和B相,AB相不分,正负不分





为这款小型39步进电机推荐一款可以装在电机背部的模块话驱动器ZD-M42S



ZD-M42S两相步进电机驱动模块高集成度,高可靠性;接口采用超高速光耦 隔离,抗高频干扰能力强;安装在电机背面,减少占用空间;****输入电压:DC 32V(峰值);多种细分可选(1、1/2、1/4、1/8、1/16、1/32、1/64、1/128);过热自动关断输出保护;输出电流可选:0A-1.8A;自动半流锁定;支持脱机、使能、锁定等功能;可搭配42以下两相步进电机。



需要配400W 24V开关电源两个,给30台驱动器供电,高效率,高可靠;全球适用AC输入电源;****满负荷烧机测试;保护特性:短路/过载/过压;尺寸: 159*97*38mm (L*W*H)

联系方式:QQ:467102884  电话:13811070445(刘女士)
