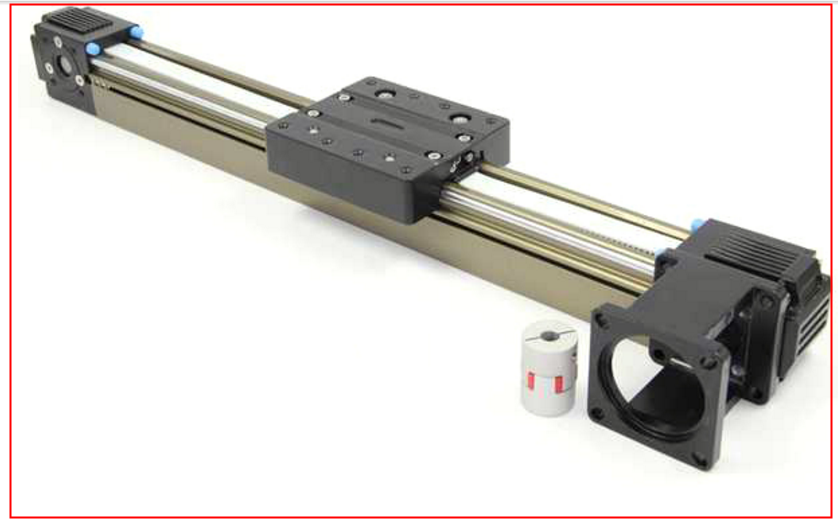

上图为时代超群DS60M125系列同步带导轨，可此系列同步带有效行程可做到50mm-3000mm，水平载重60kg.垂直承载力20KG,同步带采用高刚度铝合金做机体；运行速度快，****可到15米/秒；有效行程大，最长可做到3米。
 同步带可配57/86步进电机，60/80伺服电机，电机片可根据客户要求定制。
此类型滑台由同步带传动，噪音轻，有效行程选择空间大，负载力矩大，速度快；此系列同步带可任意组装，接收非标定制；具有高等级机械效率；摩擦系数小，噪音低，维护少。 具体细节图如下
滑块安装孔M5，8个,方便安装

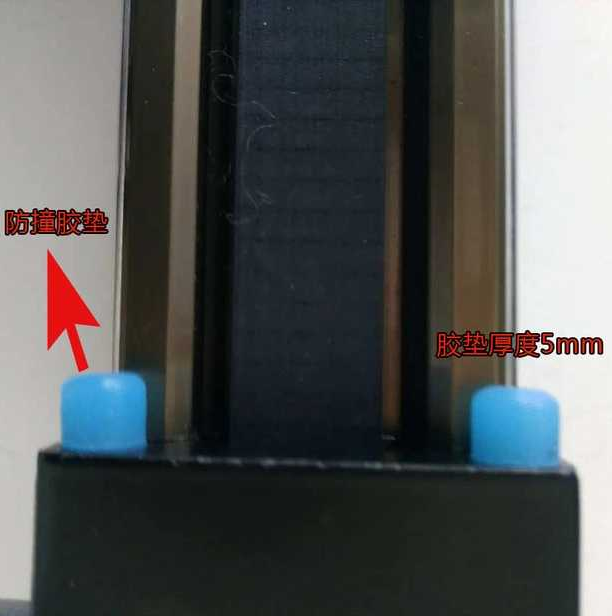

5MM厚的防撞胶垫。

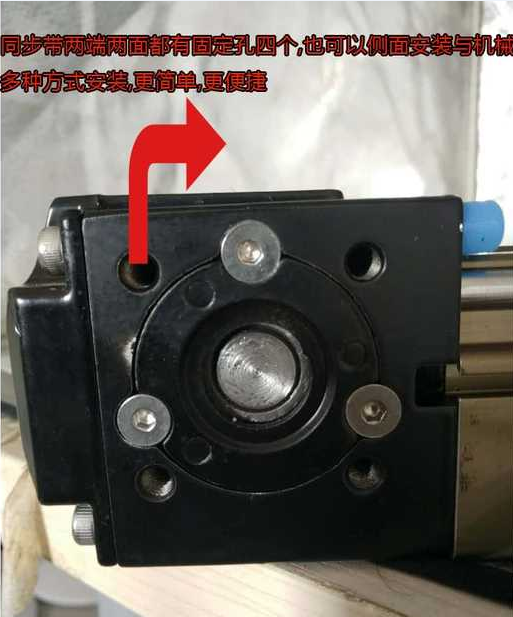

安装固定块

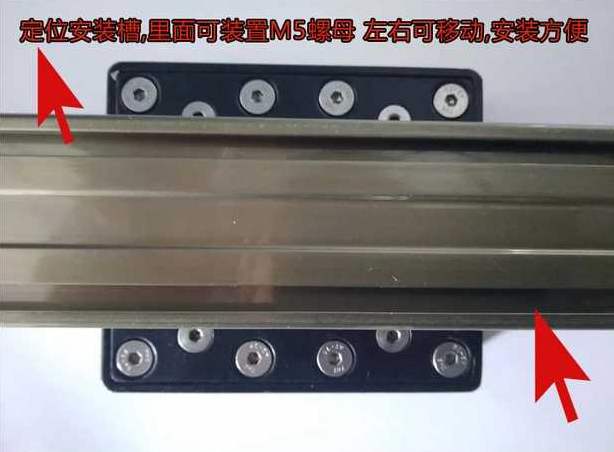

底部安装沟槽，可左右移动，安装非常方便。
垂直负载20KGE,下面推荐一款常用带刹车大扭矩86步进电机

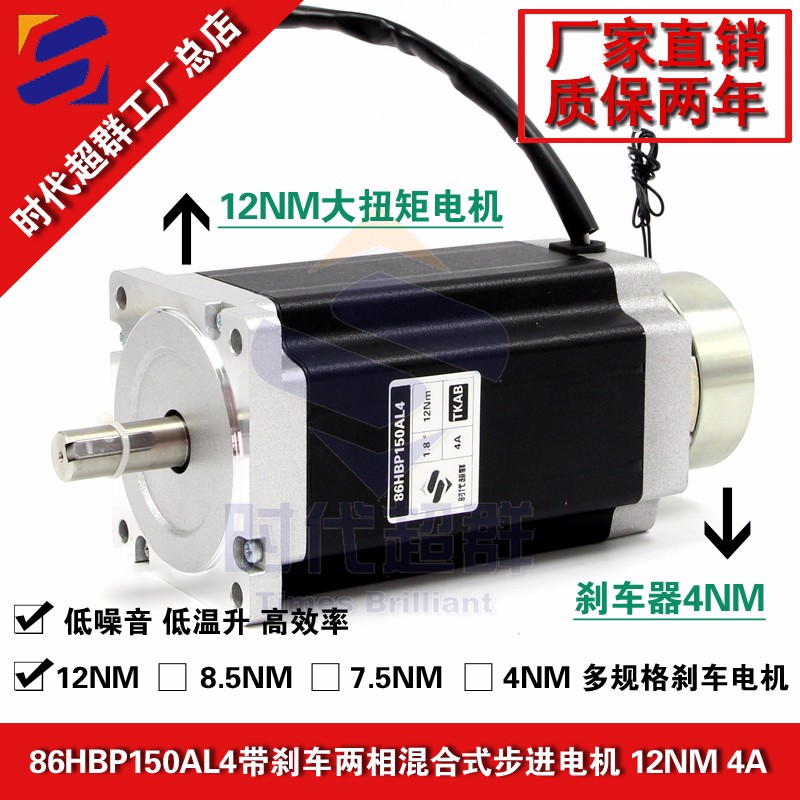

时代超群86HBP150AL4-TK0B两相混合式刹车步进电机配HBX2005-1500D重型导轨滑台，步距角1.8°，扭矩12N.m，电流4A，机身高150MM，轴径Φ14MM。可搭配驱动器ZD-2HA860两相步进电机驱动器接口采用超高速光耦隔离；抗高频干扰能力强；16种不同细分任意切换；自动半流锁定；8 档电流可调；支持脱机、使能、锁定等功能；过压、欠压、过流保护。 步进电机使用刹车的条件。 1.使用环境不稳定 2.经常的突然断电，可使电机，断电后，立即停止工作。效率高，避免的损失。 联系方式：QQ:467102884 电话：13811070445（刘女士）
