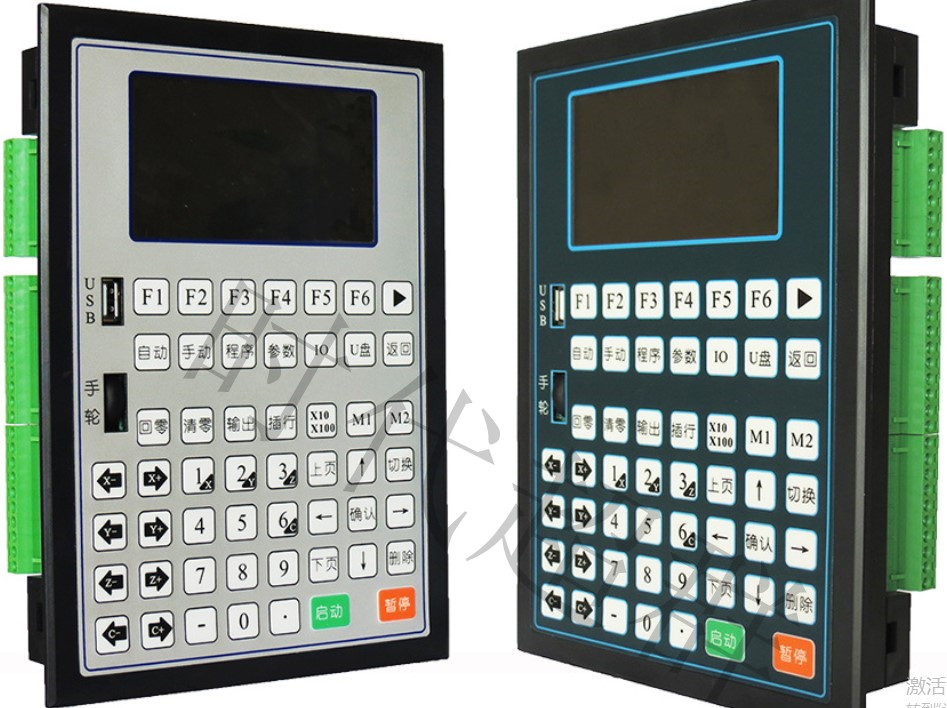

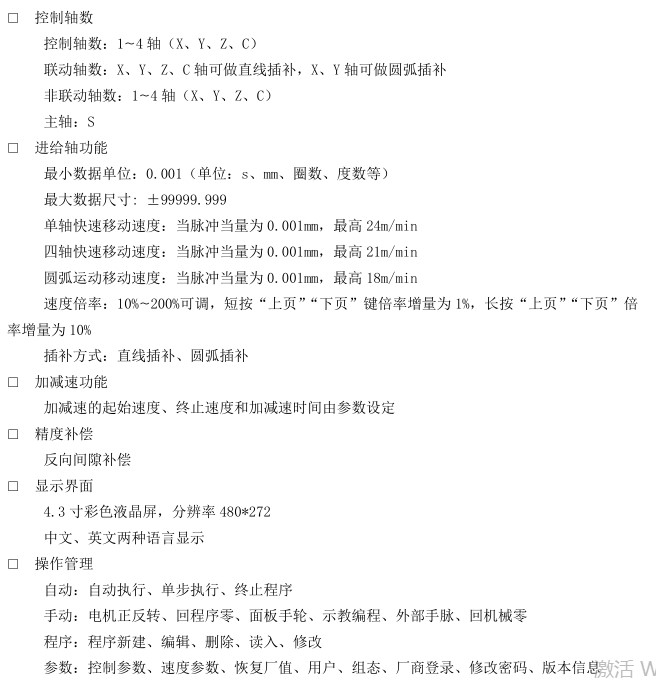

????? 微数控产品，是本公司根据市场需求，融合现有产品特点，推出的第二代微数控产品，全新的壳 体结构设计，方便用户接线。1 路面板手轮，1 路外部标准手脉 MPG 接口，中英文填表式编程，支持 U 盘导入程序、参数和开机图片，支持 U 盘导入组态功能。配备彩色液晶显示器，分辨率 480*272，工作 电压与控制电压采用隔离方式，电源采用防反接保护，轻触式操作键盘。本控制器性能可靠稳定，脉 冲频率****可达 400K，4 个进给轴，一个模拟轴，2ms 高速插补，联动与非联动指令同时存在，极大的 提高了零件的加工速度，精度和表面质量。 作为多普康自动化第二代微数控产品，在系统稳定性方面大大提高，脉冲频率的提高，使控制系统 ****加工速度大大提高。可广泛作为雕刻机、电焊机、数控机床、切割机、激光照排、绘图仪、贴标 机、包装机械等控制系统。 □ X、Y、Z、C 四轴控制 □ 2ms 插补周期 □ 单轴直线插补输出脉冲频率：400K □ 圆弧插补输出脉冲频率：300K □ 四轴直线插补输出脉冲频率：350K □ 非联动四轴输出脉冲频率：100K □ 支持中文、英文显示，由参数选择 □ 参数选项新增解释说明，简单明了 □ 28 点通用输入/12 点通用输出( 高配版为 37 点通用输入 /22 点通用输出 ) □ 具有掉电记忆功能 □ 支持时间锁机功能 □ 具有软限位选择 3 □ 具备 USB 接口，支持 U 盘导入程序、参数和开机图片。 □ 支持用户自定义修改界面，支持 U 盘导入组态功能。 □ 带有 1 路面板手轮。 □ 带有 1 路外部标准手脉 MPG 接口（ 低配版不具备此功能 ） □ 带有 1 路 0-10V 主轴调速模拟量输出接口（ 低配版不具备此功能 ） □ 支持开机回机械零点功能 □ 支持开机回机械零顺序选择 □ 使用连续速度指令模式，两个运动速度指令间，没有速度突升突降 □ 非联动指令（单个轴运动不受其它轴影响），与联动指令配合使用，加工更方便 2.1 技术规格 □ 控制轴数 控制轴数：1~4 轴（X、Y、Z、C） 联动轴数：X、Y、Z、C 轴可做直线插补，X、Y 轴可做圆弧插补 非联动轴数：1~4 轴（X、Y、Z、C） 主轴：S □ 进给轴功能 最小数据单位：0.001（单位：s、mm、圈数、度数等） ****数据尺寸: ±99999.999 单轴快速移动速度：当脉冲当量为 0.001mm，**** 24m/min 四轴快速移动速度：当脉冲当量为 0.001mm，**** 21m/min 圆弧运动移动速度：当脉冲当量为 0.001mm，**** 18m/min 速度倍率：10%~200%可调，短按“上页”“下页”键倍率增量为 1%，长按“上页”“下页”倍 率增量为 10% 插补方式：直线插补、圆弧插补 □ 加减速功能 加减速的起始速度、终止速度和加减速时间由参数设定 □ 精度补偿 反向间隙补偿 □ 显示界面 4.3 寸彩色液晶屏，分辨率 480*272 中文、英文两种语言显示 □ 操作管理 自动：自动执行、单步执行、终止程序 手动：电机正反转、回程序零、面板手轮、示教编程、外部手脉、回机械零 程序：程序新建、编辑、删除、读入、修改 参数：控制参数、速度参数、恢复厂值、用户、组态、厂商登录、修改密码、版本信息 4 IO:外部启动、外部暂停、报警、急停、正负限位、输出、系统自检等 U 盘：U 盘导入程序、参数、开机图片和组态功能 □ 程序编辑 程序容量：****程序行 999 行，最多程序文件数 20 个 编辑功能：程序编辑、修改、删除 □ U 盘功能 U 盘导入程序、参数、开机图片和组态功能 □ 掉电记忆功能 断电再次上电，运行的坐标及工件数保持，不清零 □ 安全功能 报警输入、急停输入 硬件行程的正负限位 软件行程的正负限位
