CM60可编程步进电机控制器可带手轮指令编程磨床钻床点胶机(SSZ)
2018年6月1日

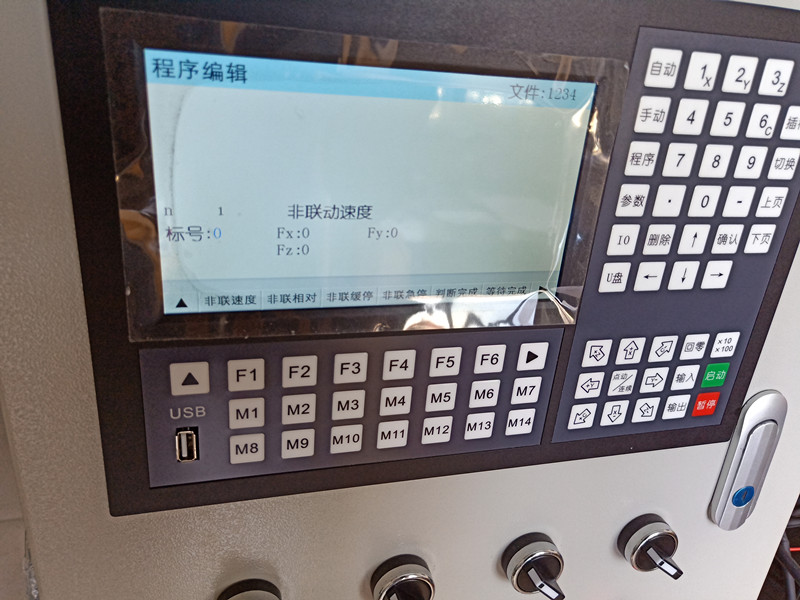

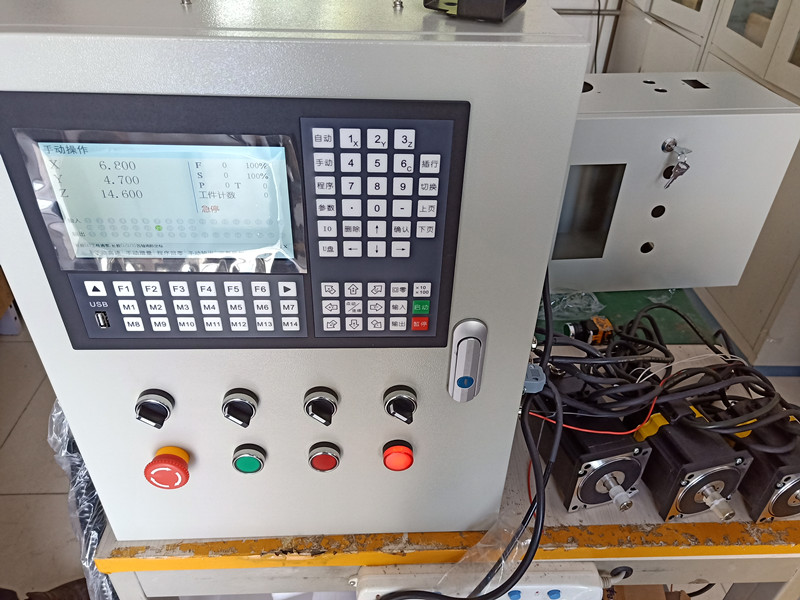

7 英寸彩色液晶屏,分辨率 800*480,显示面积 (mm)

� 手动界面实时显示输入、输出状态

� 支持开机回机械零,支持手动回机械零

� 支持 U 盘做媒介导入开机图片、参数、程序文件和组态功能

� 24 路输入,18 路输出

� X,Y,Z,C 轴(两轴(含两轴)以上)联动或非联动运动

� 最大脉冲频率 400K

� 开机首界面可设置

� 支持中文和英文选择

� 支持掉电记忆功能,断电后坐标显示和工件计数不会清零

� 限位保护,支持硬限位和软限位

� 支持多轴回机械零顺序选择

� 带有 1 路标准 MPG 接口

� 带有 1 路 0-10V 主轴调速模拟量输出接口

-  3 -

� 支持开机回机械零点功能

IMG_1313 拷贝.jpg

IMG_1318 拷贝.jpg

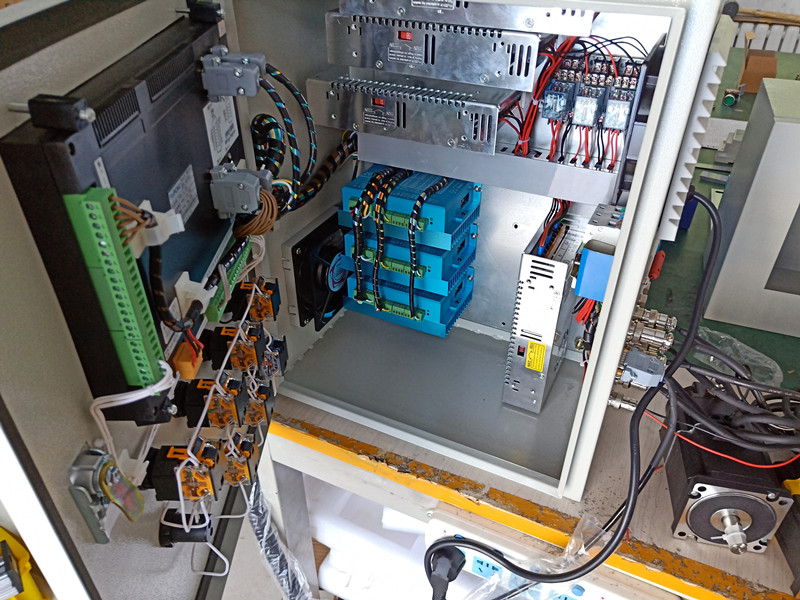

控制器的接口功能主要分为以下几类:

� 电源接口

� U 盘接口

� 驱动器接口

� 输入接口

� 输出接口

� 模拟量接口

� 手脉 MPG 接口

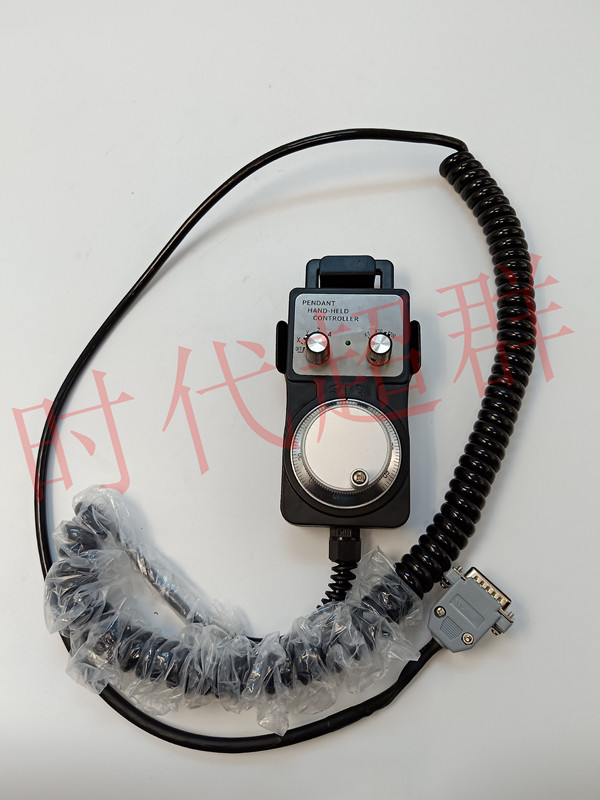

可带手轮


IMG20180528115921 - 副本.jpg

IMG20180528120118 - 副本.jpg

IMG20180528120137 - 副本.jpg

控制器拥有 28 路输入,18 路输出。基本上满足大部分用户的需求,如需更多功能,请联系客服

进行定制服务。输入口接入开关与 IO 设置中的参数配合实现功能。输出接感性负载,如继电器、

电磁阀等。控制器出厂默认设置急停、报警、启动和暂停参数,客户直接参照输入口接线方式接入

开关等。如不需要可以修改参数。接线方式如图 2,图 3 所示。

急停(输入 25),报警(输入 26),启动(输入 27),暂停(输入 28),出厂默认功能,用户后期

根据需要可随意修改。

联系电话18010107261
