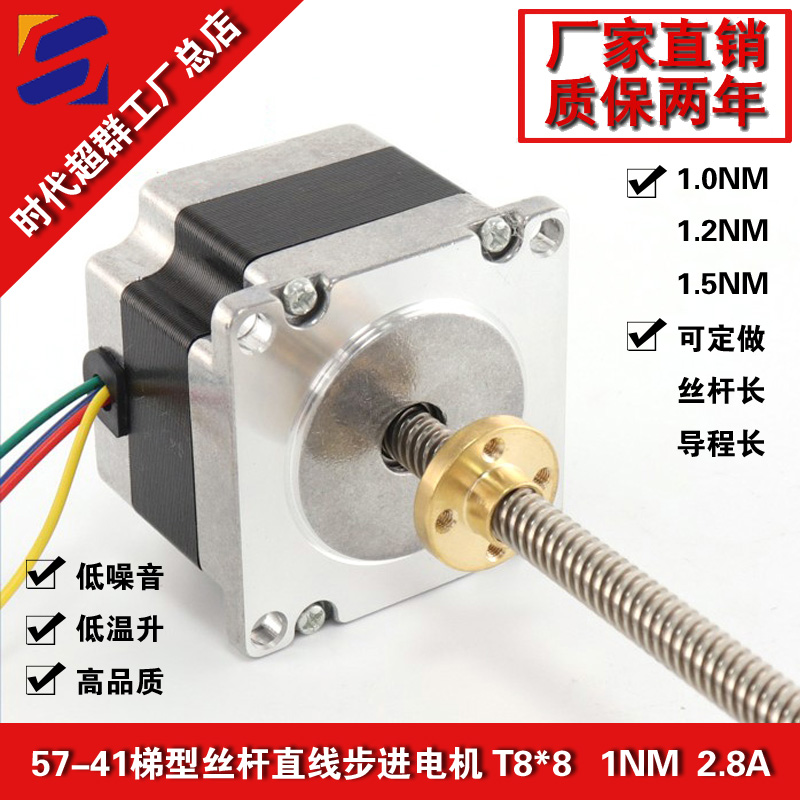

直线步进电机结构简单、反应速度快、灵敏度高、随动性好、密封性好、不怕污染、适应性强，和控制系统相配合，可做到0.1mm的位移精度和自锁能力。上图为梯形丝杆直线电机为57B41AT0808D-10，电机静扭矩1NM，电流3A，机身长41，止口38MM，孔距47MM，有效行程200MM,导程为8MM,直径为8MM，具体尺寸图如下：

直线电机的丝杠部分可根据客户要求的 轴径、轴长、导程、丝杠的类型（滚珠、T型丝杠）等定制。

那么这款1NM的直线步进电机能推动多种的物体运动呢?

直线步进电机轴向力（推力）计算公式： 转矩=轴向力（推力）×导程/2πn （n为效率）

例：直线电机静转矩1NM，直线电机导程8mm，电机效率80%，

计算推力 1=F×0.008/2×π×80% （π≈3.14）

计算得出F=628N

换算成可以推动物品的重量：

重量=628/G×f （f为摩擦系数）≈30KG

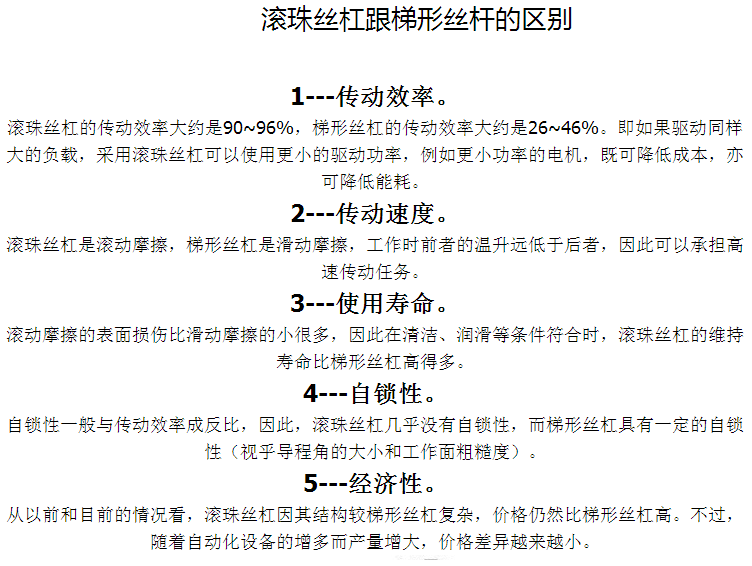

摩擦系数（T型丝杆摩擦系数比较大，滚珠丝杆摩擦系数比较小）

即1NM直线步进电机的推力为628N，可带动大约30KG物品。

ZD-2HD542是时代超群采用自主研发的高性价比的细分驱动器，特别适合大批量低成本用途，同时具有优越的性能。由于采用了三态控制技术，比市面上大多数驱动器的电机噪音和电机发热均有明显改善。此驱动器的细分多达十五种，SW4可设置静止半流，极大地减小了电机发热。具有更宽的电流和电压。电机发热和噪音也明显改善，高速性能也较大提升，驱动器的尺寸也较小，和市面上的驱动器相比，****竞争力和吸引力。

ZD-2HD542两相步进电机驱动器低价格，高速力矩大;供电电压可达50V;输出电流峰值可达4.2A（均值3.0A）;三态电流控制技术电机发热低;静止电流自动减半0.4S 减小为60%;可驱动4，6，8 线两相步进电机;光隔离差分信号输入，，2、4、5、8、10、16、20、25、32、40、50、64、100、125和128细分任选脉冲****响应频率****可达200KHz;细分精度128可选;外形尺寸小巧;电流设定方便，八档可选;4 位拨码，共15 档细分;具有过压、短路等保护功能；双极恒流PWM 驱动输出。脉冲信号电压为DC5-24V； 适合于各种转速，尤其是高转速运转，噪音低，扭矩大，振动小，适合于雕刻机、切割机、拉线机、喷涂机、绘图仪、各种数控机床、打标机、推杆机等各种小型自动化设备使用。

联系方式：QQ:467102884  电话：13811070445（刘女士）
