上图为客户定做的涂胶机用XYZ模组，采用是时代超群DS45M75系列同步带，座体为一次性铝挤压成型，较普通钢板或铝板拼接而成的座体，刚性好，直线度高，抗扭曲性强等特点，从而有效提高了滑台整体的强度和精度。

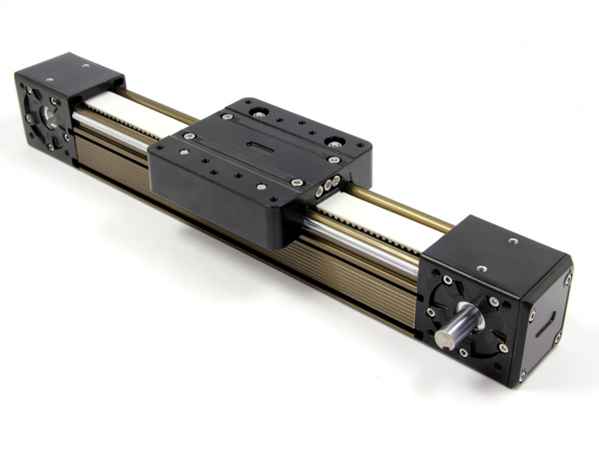

DS45M75系列，可配42、57步进电机 60伺服电机此系列同步带有效行程可做到50mm-3000mm，水平载重15kg.客户定制两条同步，导程75MM 导轨宽45MM，同步带采用高刚度铝合金做机体；运行速度快，最大可到2000mm/s；有效行程大，最长可做到3米；可任意组装，接收非标定制；具有高等级机械效率；摩擦系数小，噪音低，维护少。

产品尺寸图如下：

X轴采用的电机86HBP115AL4S-TK0两相混合式步进电机步距角1.8°，扭矩8.5N.m，电流4A，机身高115MM，轴径Φ14MM，键5，出轴长36mm。配套驱动ZD-2HA860两相步进电机驱动器接口采用超高速光耦隔离；抗高频干扰能力强；16种不同细分任意切换；自动半流锁定；8 档电流可调；支持脱机、使能、锁定等功能；过压、欠压、过流保护。

Y轴采用的是两相步进电机57HBP112AL4-TFA三相混合式步进电机 步距角1.8°，扭矩2.8N.m，电流3A，机身高112MM，轴径Φ8MM，铣扁，出轴长21mm，采用永磁硅钢片造，低碳环护，力矩，与其他品牌步进电机相比具有定位精度高，输出力矩高，响应频率高，运行噪音低，动态特性好等特点及优势。广泛适用范围于激光、医疗、纺织、安防等行业。

Z轴方向两相混合式步进电机57HBS56AL4-TF8 步距角1.8° 扭矩1.2N.m，电流3A，机身高56MM，出轴长22mm，轴径Φ6MM或者Φ8MM，圆轴或者铣扁均可定制，此款电机结构简单、可靠性高、经济耐用。

联系方式：QQ:467102884  电话：13811070445（刘女士）
