220W/3000转/48V直流无刷电机及配套驱动器的选用(LP)
2018年7月3日


上图为时代超群80系列直流无刷电机,高转速、低噪音,适用在有无极调速需求及小型自动化控制领域,常用于医疗设备,健身器材,电动车等……


今天介绍一款6000转高转速,大功率高压直流无刷电机80BL106S22-430TK9,电机电压48V.额定功率220W 3000转 输出力矩可达0.7Nm,电流1.7A,机身长106MM,法兰款80MM,具体尺寸图如下:

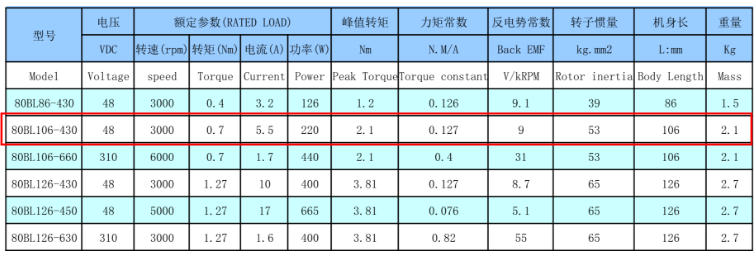

那么如何给这款电机搭配适当的驱动器呢。我公司提供驱动配套服务。为你选择合适的驱动器。220W/48V=4.5A,高压电机配套的驱动输入电压也应该为48V。电流大于峰值电流4.5A*2(如表格),选择ZM-6615(最高15A)效果是比较好的。


ZM-6615高性能无刷驱动器(控制器)是我公司基于最新BiCD工艺集成电路开发的高性能直流无刷控制器(驱动器),具有体积小、发热低、可靠性高、寿命长、易于使用等特点。ZM-6615高集成度高可靠性无刷直流(BLDC)电机控制器;三相全桥,PWM斩波方式;闭环稳速,大负载时电机仍能保持转速;纯硬件设计,高速度,高抗干扰能力;周波限电流方式,保护更加精确快速;低发热,大功率。



主要功能

·欠电压(≤18V)、过热(150)自动保护

·堵转保护时间2-15秒可调

·霍尔错误保护

·输出限流线性可调:1-15A

·支持内置电位器、外接电位器、模拟电压和PWM调速

·带有使能功能

·带有速度反馈信号输出

·带有EABS电子快速制动功能

·具有缓启动功能,避免电流过冲,有效保护电机

联系方式:QQ:467102884  电话:13811070445(刘女士)
