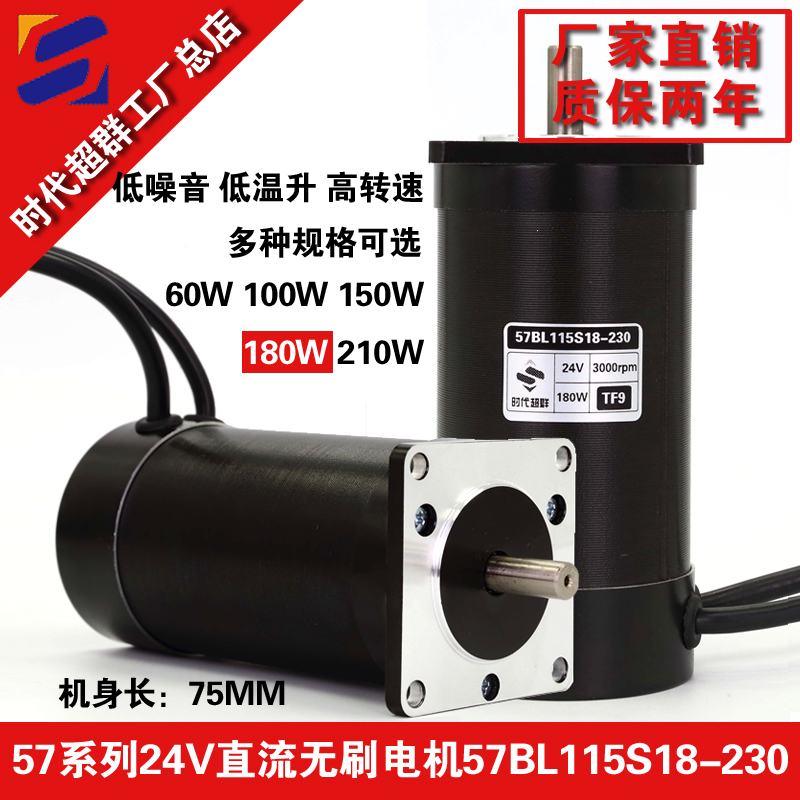

高压直流无刷电机57BL115S18-230TF9：电压24V,功率180W，转速3000转，输出扭矩0.57NM，具体参数见下表，此款电机采用节能环保领域的骄子-钕铁磁硼钢，保证设备的良好性能。可用于抽油烟机、抽水机等家用器具，以及电控制器、发动机等汽车领域。应用范围非常广泛。

此款电机的尺寸图如下：

ZM-6510A 直流无刷电机驱动器是我公司****推出的产品，本产品使用大规模的集成电路取代原有硬件设计，具有更高的抗干扰性及快速响应等性能。本产品适合驱动峰值电流在 5A 以下，电源电压在 DC18V~50V 以内 （面板标称 DC24V~48V ）的任意一款低压有霍尔或者无霍尔传感器的三相直流无刷电机。产品应用于针织设备、医疗设备、食品包装机械、电动工具等一系列的电气自动化控制领域。

调速方式选择( VSP/PWM)

1、外部输入调速: 将外接电位器(5K~10K)的两个固定端分别接于驱动器的 GND1 和+5V1 端，将调节端接于 VSP 端，即可使用外接电位器调速，也可以通过其它的控制单元(如 PLC、单片机等）输入模拟电压到 VSP 端实现调速（相对于 GND1）, VSP 端口的接受范围为 DC 0V~+5V，对应电机转速为 0~额定转速;

2、PWM 调速:将 PWM 正端接 VSP，负端接 GND1，可输入频率 10Hz-300Hz，改变占空比调速

电机正/  反转信号（ DIR ）

通过控制端子 DIR 高、低电平的转换，可以控制电机的正反转。

注意 ：为避免在电机高速运行时突然换向，对电机及机械设备的巨大冲击，当 DIR 端接收到换向信号，驱动器先让电机减速直到停止，停止约 2S 后，电机改变转向，提速至设定转速。

电机启动/ 停止信号（ EN）

通过控制端子 EN 高、低电平的转换，可以控制电机的停止和运行。当 EN 为低电平时，电机正常运行；当 EN 为高电平或不接时，电机停止工作，处于自由状态，红灯常亮。此时驱动器功耗≦20mA。

出厂设置为 EN 和 GND1 短接。
