24V直流无刷伺服电机可搭配不同类型减速机效果对比(LP)
2018年7月30日


无刷伺服电机体积小,重量轻,出力大,响应快,速度高,惯量小,转动平滑,力矩稳定。控制复杂,容易实现智能化,其电子换相方式灵活,可以正弦波换相。电机免维护,效率很高,运行温度低,电磁辐射很小,长寿命,可用于各种环境。


上图为57B2C1230-SC0直流无刷伺服电机,输出功率120W,额定扭矩0.32NM,额定转速3000rmp,电机编码器采用1000线编码器,出轴长26MM,轴径8MM,轴处理方式铣扁。配套驱动DMS-055A驱动器采用差分式接口电路可适用差分信号,单端共阴及共阳等接口,内置高速光电耦合器,允许接收长线驱动器,集电极开路和 PNP 输出电路的信号。在环境恶劣的场合,我们推荐用长线驱动器电路,抗干扰能力强。


在电机出力不够的情况下客户可以给电机加装减速机。此款电机可以配的减速机有很多种

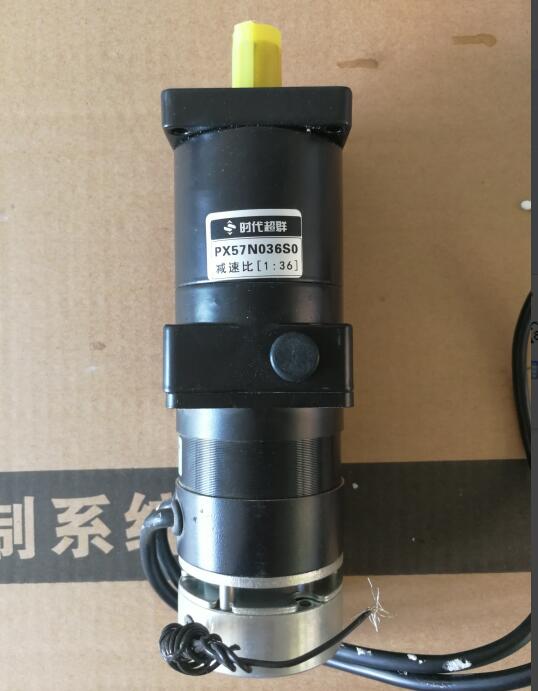

(1)选择PX系列的普通行星减速机,精度一般,输出效率80%~85%,价格适中(右一)

(2)选择PL系列的精密行星减速机,精度高,输出效率90%~95%,但是价格比较贵(左一)

blob.png 2.jpg

行星减速机的特点:

1)体积小、重量轻、结构紧凑、传递功率大、承载能力高;

2)传动比大;

3)传动效率高;

4)运动平稳、抗冲击和振动的能力较强。

下面主要介绍一下目前市场上57系列普通行星减速器有哪些:

(3)选蜗轮蜗杆减速机的精度差,输出效率比较低大概60%左右,蜗轮蜗杆90°直角,适用于一些特殊场合,通常考虑具有一定的自锁力(注意:一般小速比的无自锁)价格实惠(左三)


蜗轮蜗杆减速机的主要特点是具有反向自锁功能,可以有较大的减速比,输入轴和输出轴不在同一轴线上,也不在同一平面上。但是一般体积较大,传动效率不高,精度不高。时代超群蜗轮蜗杆减速机热交换性能好、散热快;安装简易、灵活轻捷、性能优越、易于维护检修;运行平稳、噪音小、经久耐用。

57B2C1230-SC0DM-055A套装搭配时代超群减速机使用,具有运行噪音小,运行平稳,噪音低的特点。电机编码器采用1000线编码器,特别适合需要高转速,低噪音的场合。广泛应用在是火花机、机械手、精确的机器等。加配减速箱、令机械设备带来可靠的准确性及高扭力。 调速性好,单位重量和体积下,输出功率最高,更远远超过步进电机。


联系方式:QQ:467102884  电话:13811070445(刘女士)
