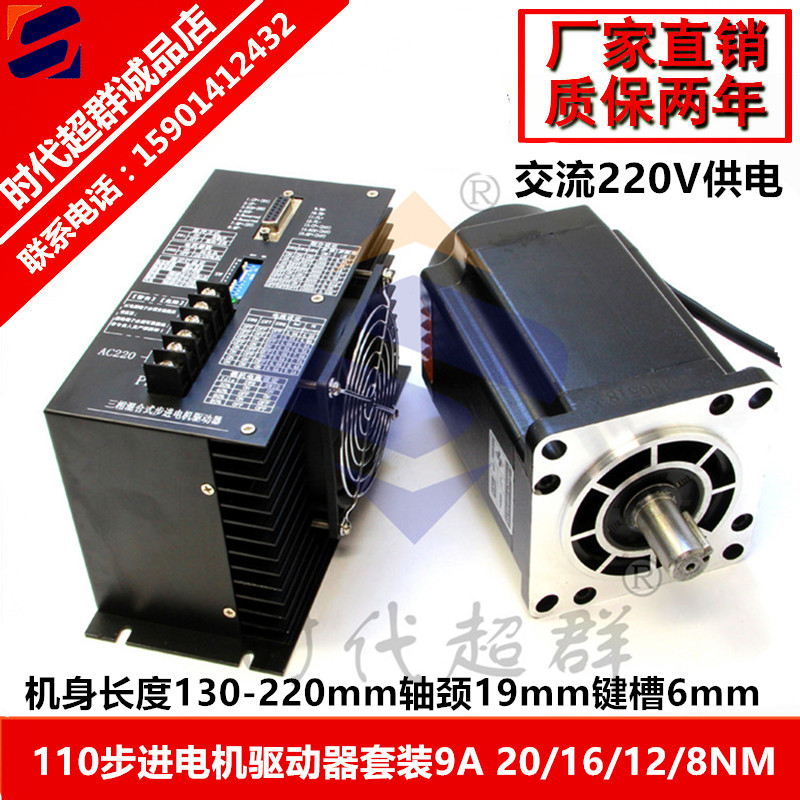

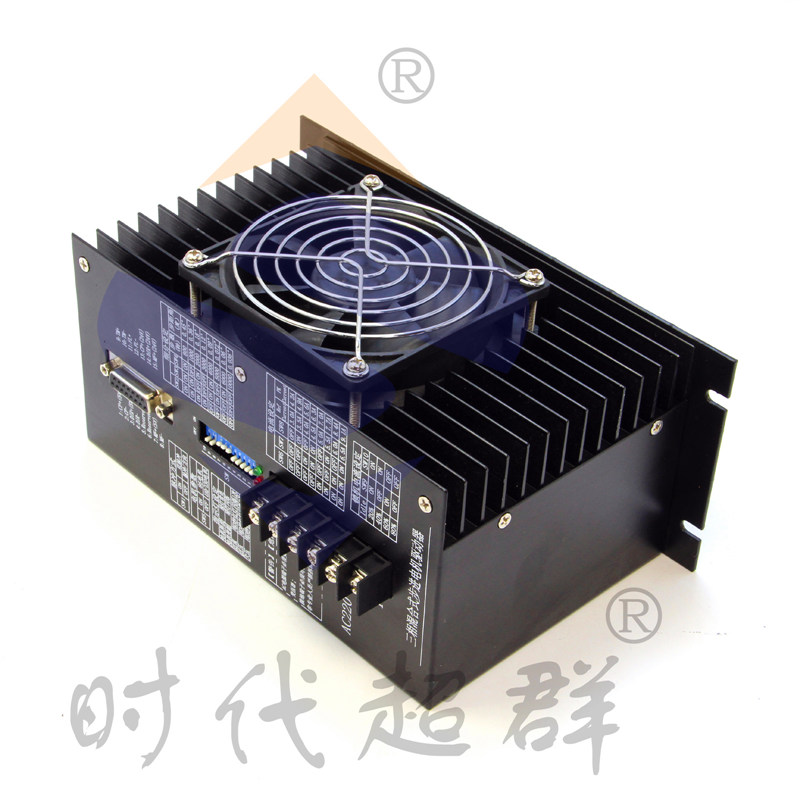

ZD-3HE2291 三相混合式步进电机驱动器是我公司基

于全新一代 32 位 DSP 技术的高性能数字式步进电机驱动

器，具有以下技术特性：

1. 驱动器内部采用交流伺服电流控制原理，大大改善

了输出电流的响应特性，独特的电路设计，优越的

软件算法处理，使电机运行平稳性、噪音、震动等

方面具有优越的性能，平滑、精确的电流控制技术

使电机发热大大的减低；

2. 驱动器线电压始终保持高压输出（325V），使步进

电机高速运转时仍能保持高转矩；

3. 具备短路、过压、欠压、过热等完善的保护功能，

具有良好的可靠性；

4. 具备掉电相位记忆功能，适合于特定应用中对初始

相位的特殊需要；

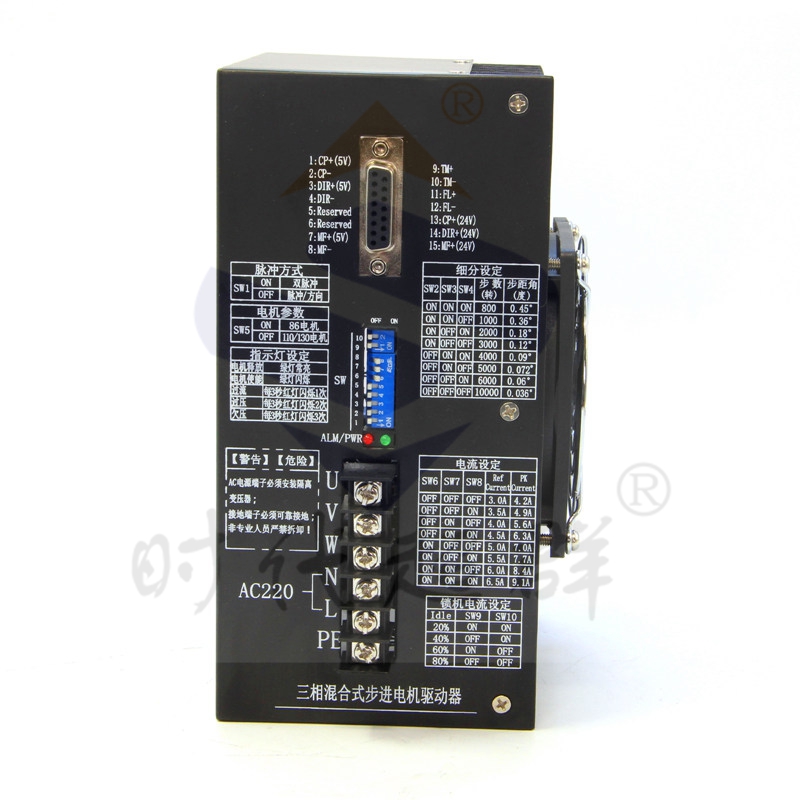

5. 具备电机锁机电流分 4 档可调，降低电机静止状态

下的发热量；

6. 有 8 种细分可供选择，最小步距角 0.036 o,满足您

的精确控制需要；

7. 输出电流有 8 档可选，适配电流在 6.5A 以下多种

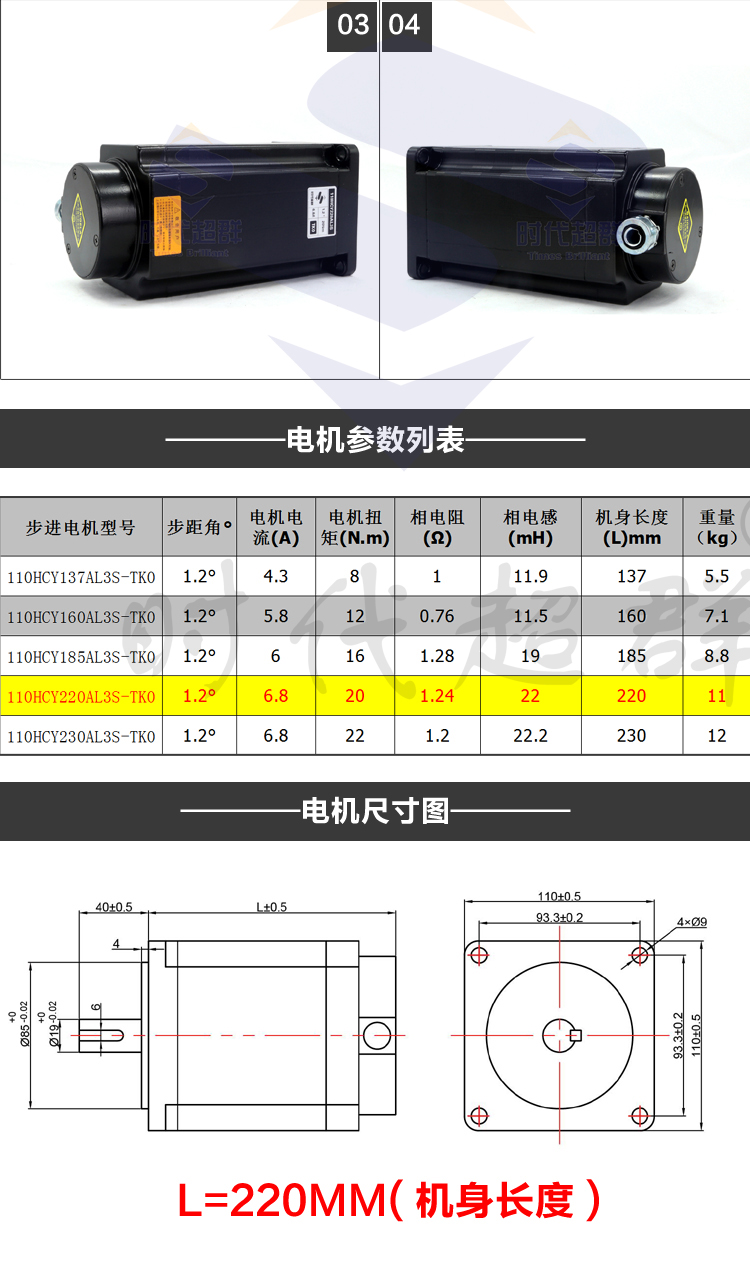

型号的电机（见配套电机参数表）。

特点

1. 新一代 32 位 DSP 技术

2. 电压输入范围：AC110-220V,****有效电流 6.5A

3. ****脉冲响应频率可达 400KHz

4. 根据不同型号电机选择参数

5. 具备脉冲微细分功能，在低细分中自动插入细分，使

电机运行更加平稳

6. 可根据转速和细分选定脉冲滤波频率

7. 可灵活匹配上位机的脉冲控制方式

8. 电机锁机电流分 4 档可调，当脉冲停止超过 400ms 时，

电机减为锁机电流

9. 具备 86 和 110/130 电机选择功能
