交流220V供电310V直流无刷电机驱动器ZM-7206如何预设转速控制(LP)
2018年8月21日

TB1d7JTQpXXXXaxXpXXXXXXXXXX_!!0-item_pic.jpgTB1CwBnQpXXXXcyaXXXXXXXXXXX_!!0-item_pic.jpg


示例选用的电机为310V直流无刷电机57直流无刷电机80BL130S55-3115TK9用节能环保领域的骄子-钕铁磁硼钢,保证设备的良好性能电压310V功率550W额定转速1500,扭矩3.5NM配套驱动器ZM-7206是我公司自主研发的大功率驱动器,主要采用国际****电机专用数字处理器DSP 为核心配以高速度数字逻辑芯片高品质功率模块,组成具有集成度高、体积小、保护完善、接线简洁明了、可靠性高等一系列优点。该驱动器可提供:操作面板速度设定,外部模拟电压调速、外部电位器调速,脉宽调速等功能。采用高速核心控制部件控制,具有操作安全(控制部件和功率部件全隔离)、调速方式灵活多样、转速即时显示、保护功能齐全、功率部件提供硬件保护等特点。

下面介绍一下,如何领用这款驱动预设转速控制,让电机上电以后以一个转速运转


第一步,按照如下接线图接线:



其中控制端口,只需要接3脚(COM)和5脚(启停端口)短接,这样就会转,不用接电位器


第二步,接好线以后上电:显示如下,为正常


内部调速模式的时候,控制端口可以不接。利用面板调试参数调试

blob.png  blob.png

SET键以后,按上下键,调到P0.6,把此参数从0调为1,就可以设置1.多以上的参数了,调整好参数,直接按SET键设置其他参数即可,不用按别的

blob.png  blob.png

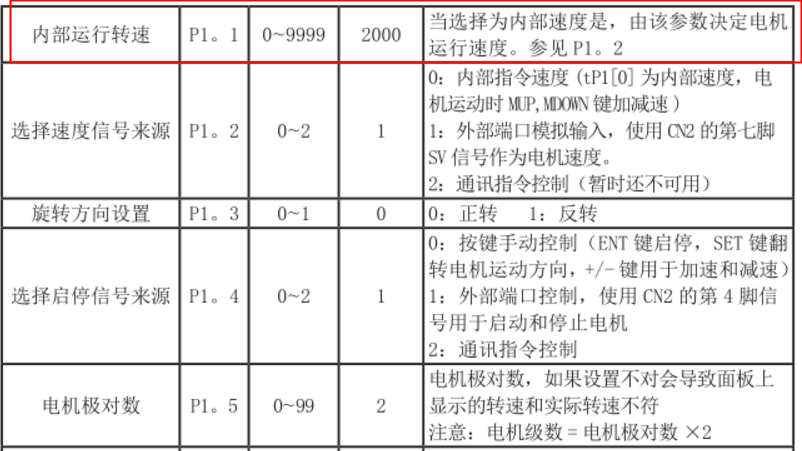

按两次SET键,可以编辑成1.几的参数,调整p1.2为0位内部调速模式。为1位外部调速模式。这边调整为0,既面板调速

blob.png  blob.png

调整p1.4为0为内部调速模式。为1位外部启停模式控制。这边调整为1,用外部控制

最后设置内部运行的转速


把P1.1设置为客户需要的转速接口。按SET键回到界面,重新上电

这样上电以后电机会逐渐加速到设定的转速。并运行下去。不需要在人为干预

联系方式:QQ:467102884  电话:13811070445(刘女士)
