上图为客户定做的一台钻孔设备，两套四轴联动系统，一套系统包含四台CBX系列导轨，四个42电机，四个驱动器，一个CM55D系列四轴可编程控制器，具体介绍如下：

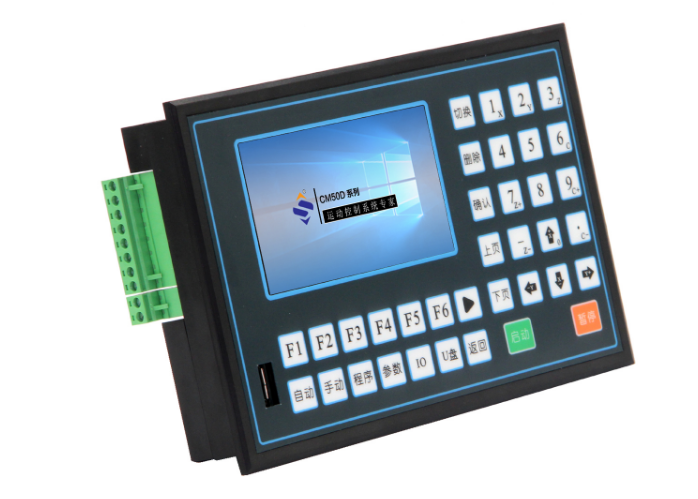

微数控 CM50D运动控制器,兼容TC55 运动控制器的功能，采用 ARM 和专门的运动控制芯片，外部和内部供电采用光耦隔离的方式，实现高性能稳定的控制能力，为自动化应用、机械设备、科学实验带来了实实在在的解决方案。我们经过多年的用户体验和技术更新，目前控制器支持联动和非联动两种运动模式，提供 20 个程序储存，每个程序可编写 999 行。灵活的运动控制，简洁的功能架构，为客户带来新的体验。

· 功能架构简洁，自动、手动、程序等界面灵活切换

· 4.3 英寸彩色液晶屏，分辨率 480*272，显示面积 53.9*95（mm）

· 手动界面实时显示输入、输出状态

· 支持开机回机械零，支持手动回机械零

· 支持 U 盘做媒介导入开机图片、参数、程序文件和组态功能

·18 路输入，8 路输出

· X，Y，Z，C 轴（两轴（含两轴）以上）联动或非联动运动

· ****脉冲频率 400K

· 开机首界面可设置

· 支持中文和英文选择

· 支持掉电记忆功能，断电后坐标显示和工件计数不会清零

· 限位支持硬限位和软限位

· 支持多轴回机械零顺序选择

· 2 路 IO 电源方便接线

上图为时代超群CBX-ZC系列线性滚珠丝杠直线导轨滑台水平载重30kg，垂直载重10kg,定位精度0.03MM，上图CBX1204-100-ZC,有效行程100mm，丝杠规格为1204滚珠丝杠，即12mm直径，4mm导程，此系列有效行程可做到1500mm，可做成1605、1610规格的滚珠丝杠可配42/57步进电机、60闭环步进电机，40/60伺服电机等。

此类型导轨多加了一个轴承片，这样的话运行效果更稳定，丝杆如果大于五百行程或者使用速度比较高的情况下，都建议加此轴承片。

图中电机为42HBS48BL4-TF7两相混合式步进电机，机身高48MM，扭矩0.5N.m，电流1.7A，轴径Φ5MM，铣扁，轴长24mm，线长350MM，广泛适用范围于激光、医疗、纺织、安防等行业。

配套驱动器ZD-2HD318高性能两相步进电机驱动器具有高集成度、高可靠性；接口采用高速光耦隔离；****输出电流1.8A；****输入电压：DC 32V(峰值)；短路、过流、过热保护功能；内部每秒0-10K脉冲，实现简单控制；高细分，****支持128细分设定。

联系方式：QQ:467102884  电话：13811070445（刘女士）
