ZM-6510M直流无刷驱动器闭环模式下通讯没有办法控制转速怎么解决(LP)
2018年9月3日


上图为客户购买的两套直流无刷电机驱动套装,电机57BL55S06-230TF9 电压24V,功率60W,额定转速3000转,时代超群无刷电机采用节能环保领域的骄子-钕铁磁硼钢,保证设备的良好性能。可用于电风扇、抽油烟机、抽水机等家用器具,以及电控制器、发动机等汽车领域。应用范围非常广泛。

其他系列57无刷电机


驱动器ZM-6510M采用FOC场定向矢量控制,降低运行噪音,支持速度闭环和速度开环控制。给定信号支持模拟量控制和PWM占空比控制。支持弱磁调速,能在小负载场合,超过额定转速50%运行。能直接外挂modbus数码显示,直接显示转速。带学习功能,可以学习电机相序和hall相序。供电电压+20V~50V。支持50~400W直流无刷电机(带hall信号)。内部隔离485(modbus协议RTU模式)(19200,8,N,1)控制方式。可以设定驱动器地址,简化控制系统。也可以直接通过PC机控制,并提供PC机测试软件。具有欠压,过压,堵转,过热保护。提供隔离输出的 报警输出信号。


客户利用上位机软件来进行速度控制。闭环模式下通讯没有办法控制转速是什么原因呢?客户收到两台有一台可以,有一台不可以。那么解决问题很简单,看一下两边设置是否一致

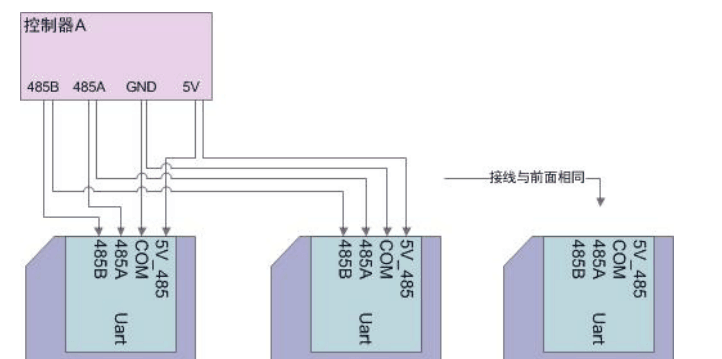

通讯线接好。


通讯注意需要外供5V信号。很多客户直接了485A和B


客户没有外供5V信号。通常5V信号从客户的通信线上取,临时用的话可以5V和485_5V接一起  COM和GND接一起。





拨码开关位置不一致,调整以后,从新上电还是未解决。那么我们吧两个分别用上位机软件读一下参数看看

下面是没问题驱动读取的参数


下面是有问题驱动读取的参数


对比发现:


 要学习一下

modbus使能 发送 2

参数保存 发送 1

重新上电
