带CAN总线的低压伺服电机驱动套装如何扭矩模式控制(LP)
2018年9月7日

200W+CAN伺服淘宝首图设计.jpg 400W+can伺服淘宝首图设计.jpg

今天主要介绍一下上图两款400W、200W通用伺服电机驱动器DM-806A,低压伺服系统被广泛应用在是火花机、机械手、精确的机器等。能加配减速箱、令机械设备带来可靠的准确性及高扭力。调速性好,单位重量和体积下,输出功率最高,更远远超过步进电机。配套DM-806A接口简单,操作方便,成本低和可靠性高的特点,通过参数选择以下 6 种模式:位置控制,速度控制,转矩控制,位置/速度控制,位置/转矩控制,速度/转矩控制。指令模式:可以用脉冲、模拟量方式,也可以选择 CAN 通讯指令数据模式控制。具有过载,过电压,欠电压,过速,过电流,编码器出错等多重保护功能,另外,输入指令频率过大,模拟量过大,位置偏差过大,运行过速,EEPROM 出错,输入/输出设置重复等。


现在介绍一下如何利用这款驱动器进行扭矩控制。

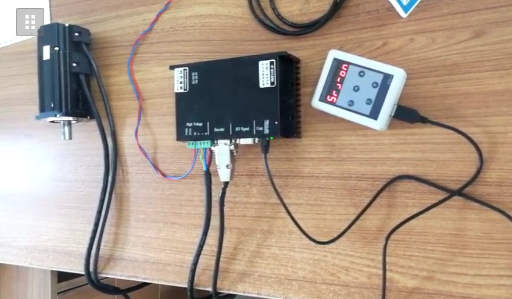

转矩模式控制原理图:



首先,按照上图参数进行设定,设定参数方法如下:

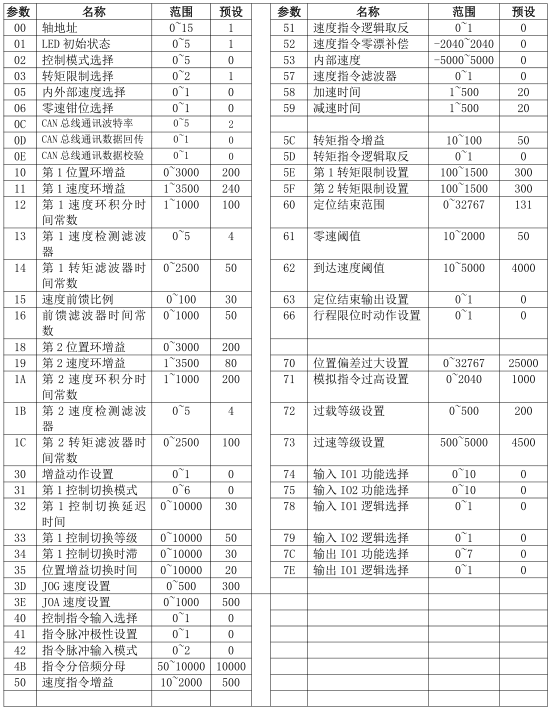

参数规格表的意义

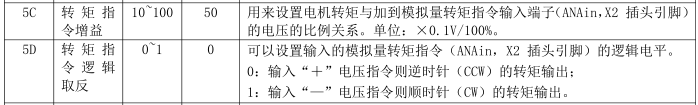

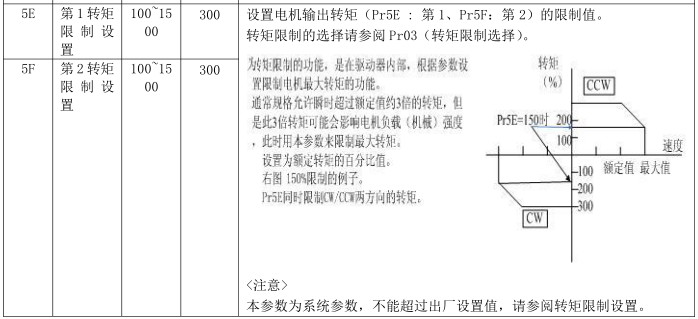

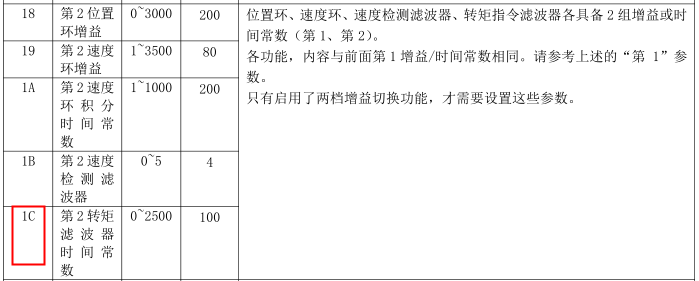

具体参数的含义:

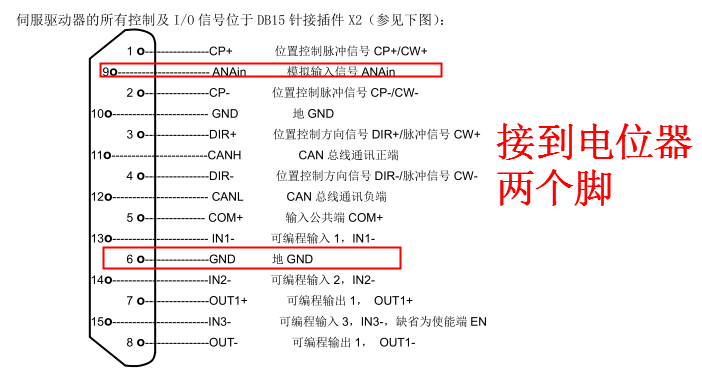

关于接线


联系方式:QQ:467102884  电话:13811070445(刘女士)
