48V/60W小功率直流无刷电机及配套驱动器的选用(LP)
2018年9月14日

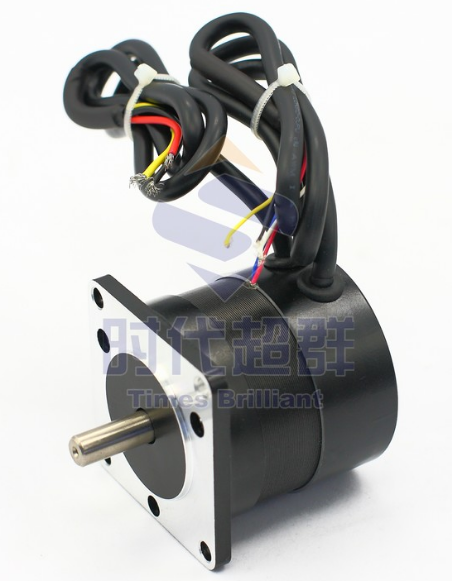

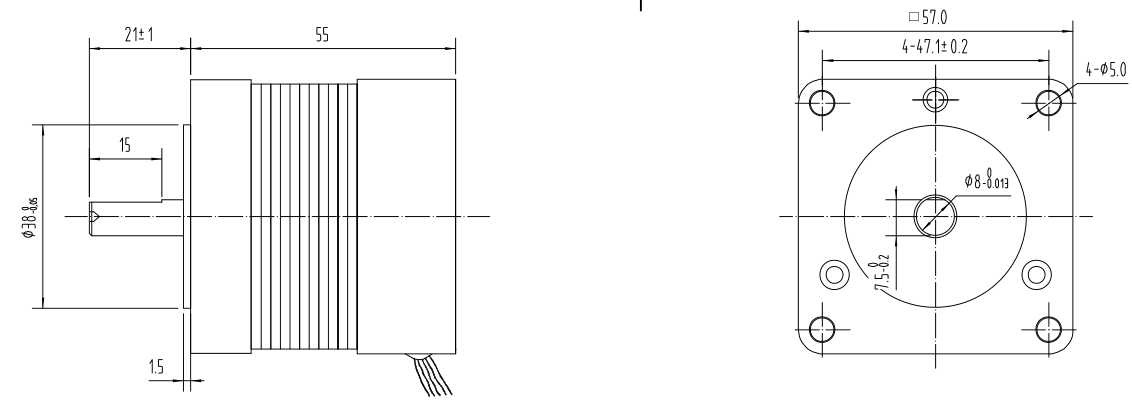

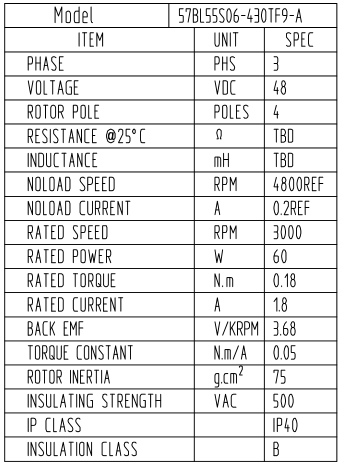

上图根据客户要求定制的48V直流无刷电机57BL55S06-430TF9,额定功率,60W 额定转速3000转,前出轴8MM,D轴,后出轴8MM,可根据客户要求定制。具体参数见下表



直流无刷电机特性,转速越高扭矩越大,转速越低扭矩越小。所以特别适合一些高速场合,小范围的调速。此款电机在额定3000转时输出的扭矩有多少,下面告诉大家一款计算方法:


 即t=9550p/n

 式中:

 p—功率,kw;

 n—电机的额定转速,r/min;

 t—转矩,nm。

 电机的输出转矩一定要大于工作机械所需要的转矩,一般需要一个安全系数

根据如上计算得出:T=9550*0.06/3000=0.19NM

因此,这款电机再用到3000转的时候能输出0.19NM的力,那么调低转速,扭矩就会相应的降低。所以要根据实际情况选择和是转速,功率的电机。



那么如何给电机搭配适当的驱动器呢。我公司提供驱动配套服务。为你选择合适的驱动器。60W/48V=1.25A,选配的驱动电压要大于24V,电流大于1.25A 的2倍左右,及选择ZM-6405E(****40V 5A)


ZM-6405E是我公司基于****BiCD工艺集成电路开发的高性能直流无刷控制器(驱动器),具有体积小、发热低、可靠性高、寿命长、易于使用等特点。

产品的特点及功能:

·高集成度高可靠性无刷直流(BLDC)电机控制器

·三相全桥,PWM斩波方式

·闭环稳速,大负载时电机仍能保持转速

·纯硬件设计,高速度,高抗干扰能力

·周波限电流方式,保护更加精确快速

·低发热,大功率

·欠电压(≤13V)、过热(>150℃)自动保护

·堵转6秒自动保护

·霍尔错误保护

·输出限流线性可调:0.5-5A

·支持内置电位器、外接电位器、模拟电压和PWM调速

·带有使能功能

·具有缓启动功能,避免电流过冲,有效保护电机


联系方式:QQ:467102884  电话:13811070445(刘女士)
