外接手轮功能的可编程多轴控制器控制直线模组往复运动(LP)
2018年9月20日

image.png image.png

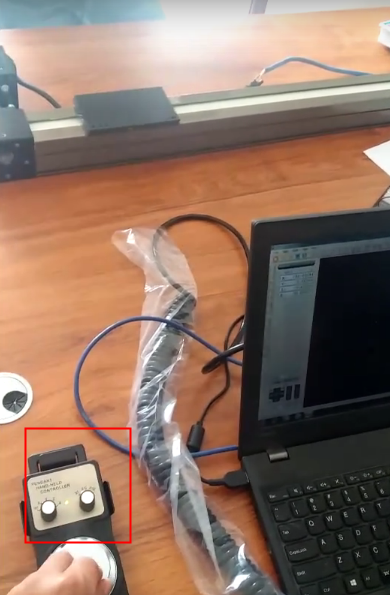

上图为客户订购定一台外接手轮控制的直线模组,采用的事60型材宽半密闭同步带导轨,搭配的是60步进电机3.5NM大扭矩套装,控制器采用的是CM60D系列可外接手轮控制的可编程控制器。客户可通过手轮正摇反摇,来实现导轨的往复运动。具体产品如下:



微数控CM60D运动控制器,兼容CM55D运动控制器的功能,采用ARM和专门的运动控制芯片,外部和内部供电采用光耦隔离的方式,实现高性能稳定的控制能力,配备 7 寸彩色液晶显示器,分辨率为800*480,4 个进给轴,一个模拟轴,带一路标准手脉 MPG 接口,为自动化应用、机械设备、科学实验带来了实实在在的解决方案。我们经过多年的用户体验和技术更新,目前控制器支持联动和非联动两种运动模式,提供 20 个程序储存,每个程序可编写 999 行。灵活的运动控制,简洁的功能架构,方便用户使用。



DSXM125C系列密闭同步带导,轨型材宽60MM,电机转一圈移动125MM,有效形行程可根据客户要求定制,最大可做到4米,可装配86链接片,配86无步进电机,也可以装配80伺服连接片,配伺服电机。此系列同步带,水平载重50kg.垂直载重30KG。

同步带采用高刚度铝合金做机体;运行速度快,最大可到3米/秒;有效行程大,可任意组装,接收非标定制;具有高等级机械效率;摩擦系数小,噪音低,维护少。密闭的设计,自动喷漆机,焊机设备常用。有效防止脏东西进入。


以上为时代超群混合式两相步进电机60HBP112AL4-TFA,电机步距角1.8°,扭矩3.6N.m,电流3A,机身高112MM,轴径Φ8MM,铣扁,出轴长21mm,电机采用永磁硅钢片造,低碳环护,与其他品牌步进电机相比具有定位精度高,输出力矩高,响应频率高,运行噪音低,动态特性好等特点及优势。

配套驱动器ZD-2HD542是我公司采用自主研发的高性价比的细分驱动器,特别适合大批量低成本用途,同时具有优越的性能。由于采用了三态控制技术,比市面上大多数驱动器的电机噪音和电机发热均有明显改善。此驱动器的细分多达十五种,SW4 可设置静止半流,极大地减小了电机发热。具有更宽的电流和电压。电机发热和噪音也明显改善,高速性能也较大提升,驱动器的尺寸也较小,和市面上的驱动器相比,极具竞争力和吸引力。

联系方式:QQ:467102884  电话:13811070445(刘女士)
