 当前位置:首页--无刷直流电机--42有霍尔无刷直流电机
客户定做24MM出轴长30W双出轴直流无刷电机(LP)
2018年9月25日

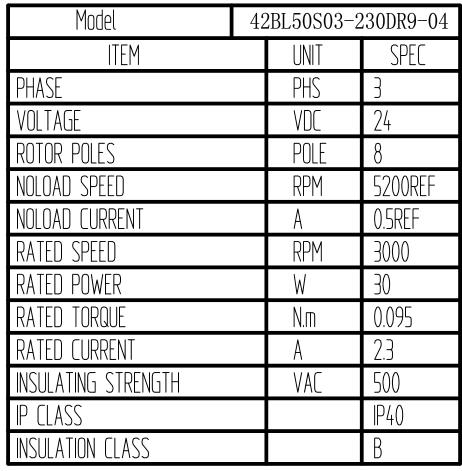

上图为客户定制双出轴42直流无刷电机42BL50S03-230DR9,电压24V,功率30W,转速3000转,极对数为4对级,额定电流2.3A,电机采用高磁能积的稀土钕铁硼(Nd-Fe-B)材料,性能可靠、磨损小、故障率低,寿命比有刷电机提高了约6倍.具体参数如下:

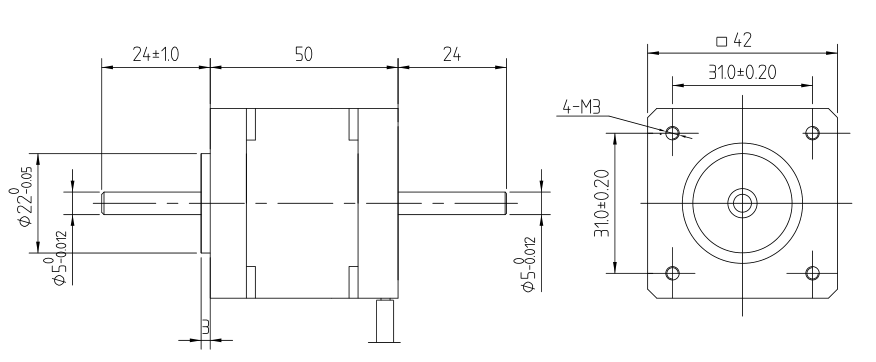

电机增加后出轴加长到24MM,可以用加装手轮,手动控制,尺寸图如下:


那么如何给这款电机搭配适当的驱动器呢?

22W/24V=0.91A,选配的驱动电压要在电机电压范围内,电流要大于峰值电流,如果不知道峰值电流,通常为计算电流的1.5~2倍,2*0.91A=1.8A,那么选择一款24V 5A左右的控制器即可。


ZM-6405A 直流无刷电机驱动器是我公司新推出的产品,本产品使用大规模的集成电路取代原有硬件设计,具有更高的抗干扰性及快速响应等性能。本产品适合驱动峰值电流在 5A 以下,电源电压在 DC18V~50V 以内 (面称 板标称 DC24V~48V )的低压有霍尔或者无霍尔传感器的三相直流无刷电机。产品应用于针织设备、医疗设备、食品包装机械、电动工具等一系列的电气自动化控制领域。

◆电流环设计,低速力矩大,运行平稳;

◆高力矩、高转速输出,****转速达 20000rpm/min(根据电机转速而定);

◆具有脉冲速度输出,可以随时观察电机转速;

◆调速方式:0-5V 模拟量及 10 Hz -300Hz PWM 调速,方便用户使用;

◆启停使能控制信号、方向信号输入;

◆过流、过压、堵转及缺相保护等功能


联系方式:QQ:467102884  电话:13811070445(刘女士)
