简易型42直线T型丝杆步进电机用导轨滑台(LP)
2018年10月8日

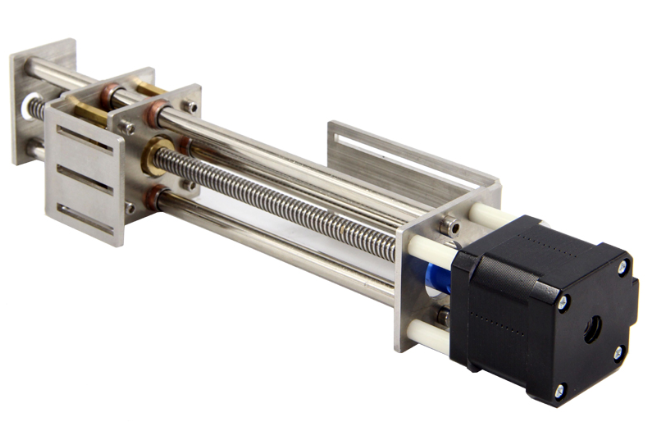

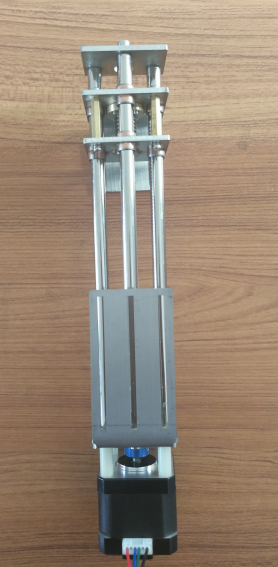

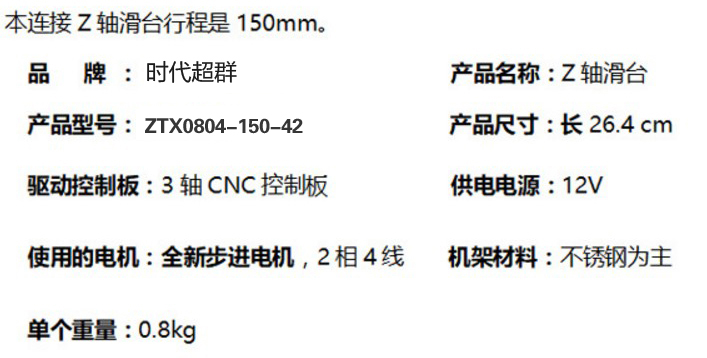

上图为客户定制的一款CNC木工雕刻机用Z轴小型导轨ZTX0804-150-42,导轨有效行程150mm,丝杆直径8MM,导程4MM,配42步进电机,整体重量在880G左右,具体参数如下:




安装孔位精心设计,可调,容易安装到其他设备上。丝杆直径8mm,最大水平载重20Kg,精度0.1mm/每300mm,速度1-66mm/秒。支持客户定制。



DIY的朋友也可以把此模块安装到自己的两轴机器上,变成三轴机器。迷你线性Z轴导轨15厘米可用于移动数控激光雕刻机,木路由器配件

blob.png blob.png


梯形丝杆导轨搭配步进电机垂直载重的时候,由于T型丝杆的结果特点,使得阻力增大,停止传动时不会像滚珠丝杆那样导致负载突然下滑。相对来说精度比滚珠丝杆的要差些

推荐搭配时代超群42步进,电机结构简单可靠性高,经济耐用;适配各类两相步进电机驱动器;高速大力矩、低噪音;可靠性强,温升小、运行平稳


可搭配驱动器(推荐两款可安装在电机背部,超级省空间的驱动器)


ZD-M42两相步进电机驱动模块高集成度,高可靠性;接口采用超高速光耦隔离,抗高频干扰能力强;安装在电机背面,减少占用空间;最高输入电压:DC32V(峰值);整步、二细分、四细分、十六细分可调;过热自动关断输出保护;输出电流可选:0A-1.8A;自动半流锁定;支持脱机、使能、锁定等功能;可搭配42以下两相步进电机

联系方式:QQ:467102884  电话:13811070445(刘女士)
