介绍一套用XY同步带模组搭建的点胶机设备(LP)
2018年10月8日

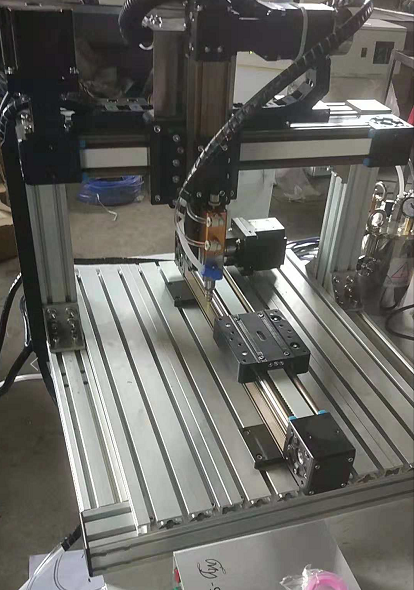

上图是客户定做一台三轴控制系统,其中有一个侧挂的XY十字模组,还有一根水平放置的独立模组,客户用于点胶机设备。具体采用产品如下:



 DS45M75C系列同步带采用高刚度铝合金做机体;运行速度快,最大可到500mm/s;有效行程大,最长可做到3米;可任意组装,接收非标定制;具有高等级机械效率;摩擦系数小,噪音低,维护少。有效行程可做到50mm-3000mm,水平载重15kg,垂直负载5kg

产品尺寸图如下:

TB2RsPCa7KWBuNjy1zjXXcOypXa_!!3251101445.jpg TB2l43XfeySBuNjy1zdXXXPxFXa_!!3251101445.jpg

时代超群两相混合式步进电机57HBS56AL4-TF8 ,左图不带刹车,用于水平控制,右图带刹车,用于垂直控制。步距角1.8° 扭矩1.2N.m,电流3A,机身高56MM,出轴长22mm,轴径Φ6MM或者Φ8MM,圆轴或者铣扁均可定制,此款电机结构简单、可靠性高、经济耐用。


配套驱动器DM542是我公司采用自主研发的高性价比的细分驱动器,特别适合大批量低成本用途,同时具有优越的性能。由于采用了三态控制技术,比市面上大多数驱动器的电机噪音和电机发热均有明显改善。此驱动器的细分多达十五种,SW4 可设置静止半流,极大地减小了电机发热。具有更宽的电流和电压。电机发热和噪音也明显改善,高速性能也较大提升,驱动器的尺寸也较小,和市面上的驱动器相比,极具竞争力和吸引力。

联系方式:QQ:467102884  电话:13811070445(刘女士)
