DMS-055A/DM-055B的485串口通讯不上如何解决?(LP)
2018年10月9日


时代超群DMS-055A和DM-055B都可以利用485通信来电脑实时控制

上位机软件下载地址:链接:http://pan.baidu.com/s/1eR5f8Wy 密码:3qq4

现在针对这款套装有些客户通信不成功提供一些解决方案:

blob.png blob.png

上图为读取不了数据时,TX灯亮,RX灯不亮,上位机软件一直是等待读取驱动器的状态


通信不上按照如下接线方法接线。

对于很早以前买的客户需要注意:

 驱动器通信接口端5V和NC短接一下,COM和GND短接一下

对于最近购买的客户需要注意:

核实一下地址有没有改过

建议下载软件,进行地址检测:链接:http://pan.baidu.com/s/1geX3TPh 密码:ihul

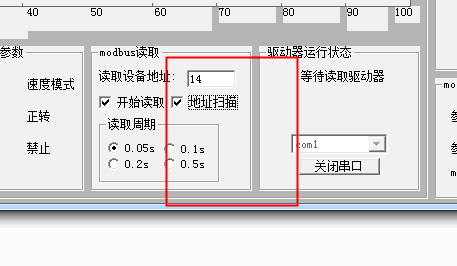

要先弄到等待读取驱动器,再点这个扫描,来读取地址。这样就可以通信了

伺服电机体积小,重量轻,出力大,响应快,速度高,惯量小,转动平滑,力矩稳定。控制复杂,容易实现智能化,其电子换相方式灵活,可以正弦波换相。电机免维护,效率很高,运行温度低,电磁辐射很小,长寿命,可用于各种环境。


57B2C1230-SC0无刷伺服电机,输出功率120W,额定扭矩0.32NM,额定转速3000rmp,电机编码器采用1000线编码器,出轴长26MM,轴径8MM,轴处理方式铣扁。配套驱动DMS-055A驱动器采用差分式接口电路可适用差分信号,单端共阴及共阳等接口,内置高速光电耦合器,允许接收长线驱动器,集电极开路和 PNP 输出电路的信号。在环境恶劣的场合,我们推荐用长线驱动器电路,抗干扰能力强。


60A3A02030-SC0 + 60A4A04030-SC0 + DM-055B


这两款产品额定转速3000RPM,最低转速1RPM,具有运行噪音小,运行平稳,噪音低的特点。电机编码器采用2500线编码器,特别适合需要高转速,低噪音的场合。

配套DM-055B采用32 位高速DSP 芯片;FOC 场定向矢量控制,支持位置/速度闭环;位置模式支持指令脉冲+方向 或 正交脉冲信号;速度模式支持PWM占空比信号 或 4~20ma电流 或 0.6~3V电压信号控制; 16位电子齿轮功能,1~65535 / 1~65535; 供电电压+20V~50V。支持50~500W交流伺服电机;支持485(modbus协议RTU模式)控制方式。可以设定驱动器地址,简化控制系统。也可以直接通过PC机控制,并提供PC机测试软件;具有欠压,过压,堵转,过热保护; 提供隔离输出的 到位信号、报警输出信号、编码器零点信号。



联系方式:QQ:467102884  电话:13811070445(刘女士)
