输出扭矩1NM的小体积35减速步进电机驱动套装(LP)
2018年10月11日

步进电机+减速器作用:

1)降速同时提高输出扭矩,扭矩输出比例按电机输出乘减速比和输出效率,但要注意不能超出减速机额定扭矩。

2)降速同时降低了负载的惯量,惯量的减少为减速比的平方。大家可以看一下一般电机都有一个惯量数值。

有些客户需要一些小体积大扭矩的电机来满足 设备的应用。这时候加减速机的小电机就非常合适了。经过减速后,电机能够输出更大的扭矩。

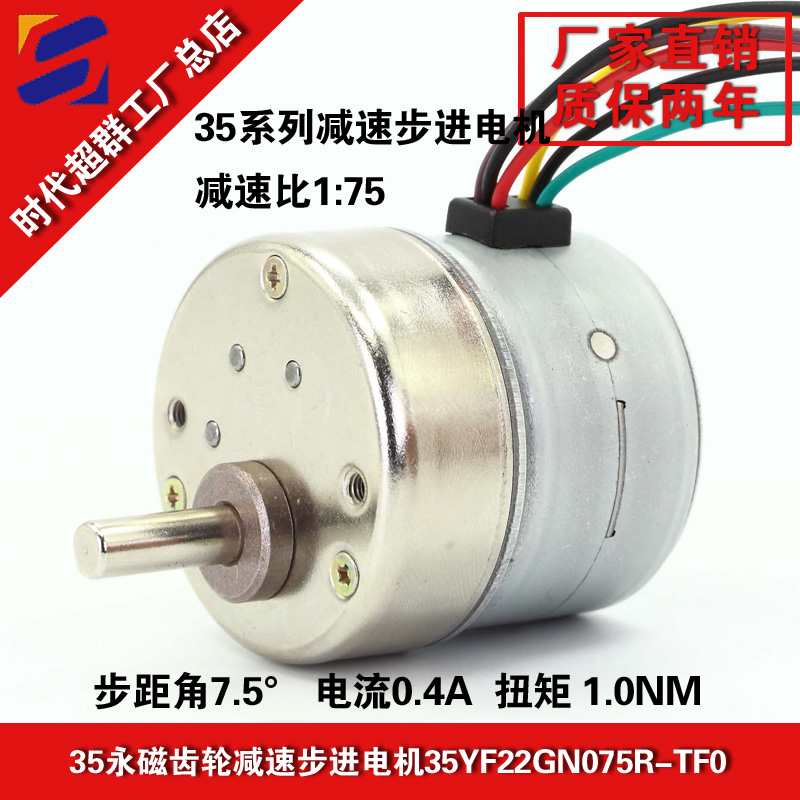

上面是一款35YF22GN075S-TF0为2/4相步进电机,它区别于其它控制用电机的最大特点是,接收数字控制信号,并转换成与之相对应的角位移或直线位移,可对被控对象进行精确控制。它使用12V直流电源,安全可靠。机身长40mm,轴台长3mm,轴长是15mm,机身直径39mm,轴径5mm。经过1:75的减速后,输出1NM力矩大、转速平稳、噪音小,是控制用电机升级换代的理想选择。

可以搭配模块式驱动器ZD-M42P,驱动器体积小巧,支持3.3V-5V信号,24V信号。应用范围很广。


ZD-M42P采用微型设计,安装便利,可与 42 步进电机一体化,散热铸铝封闭型外壳,停止运行时自动半流,无锁相噪声,并行接口高速光电隔离,兼容3.3-5V 和12-24V 逻辑电平,电流 0-2A 连续可调,1/2/4/8/16/32 细分可选。


产品参数


电气接口


兼容 3.3V-5V 和12V-24V 用户级,脱机信号可选接。

注意:用户系统使用3.3V-5V 时,拨码开关HV 拨到ON(见3 电气接口)

用户系统使用 12V-24V 时,拨码开关HV 拨到OFF

拨码开关 HV 拨到OFF:支持共阴极极接法!



联系方式:QQ:467102884  电话:13811070445(刘女士)
