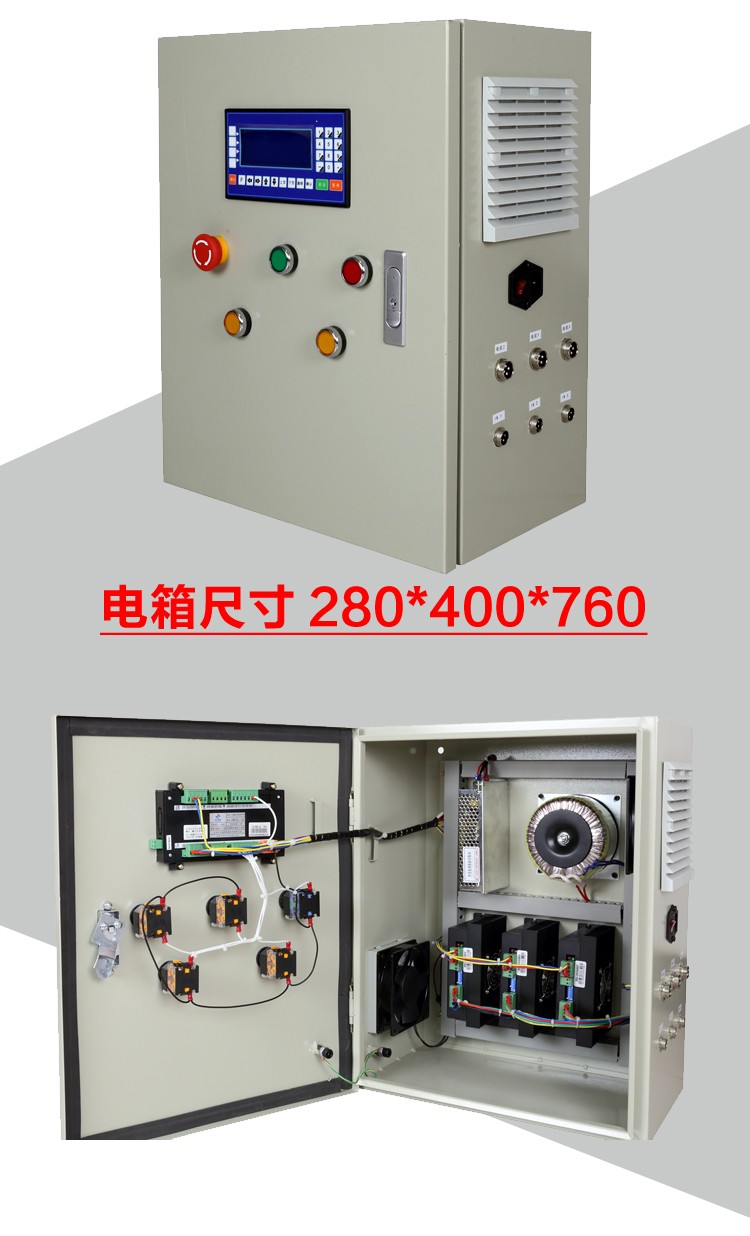

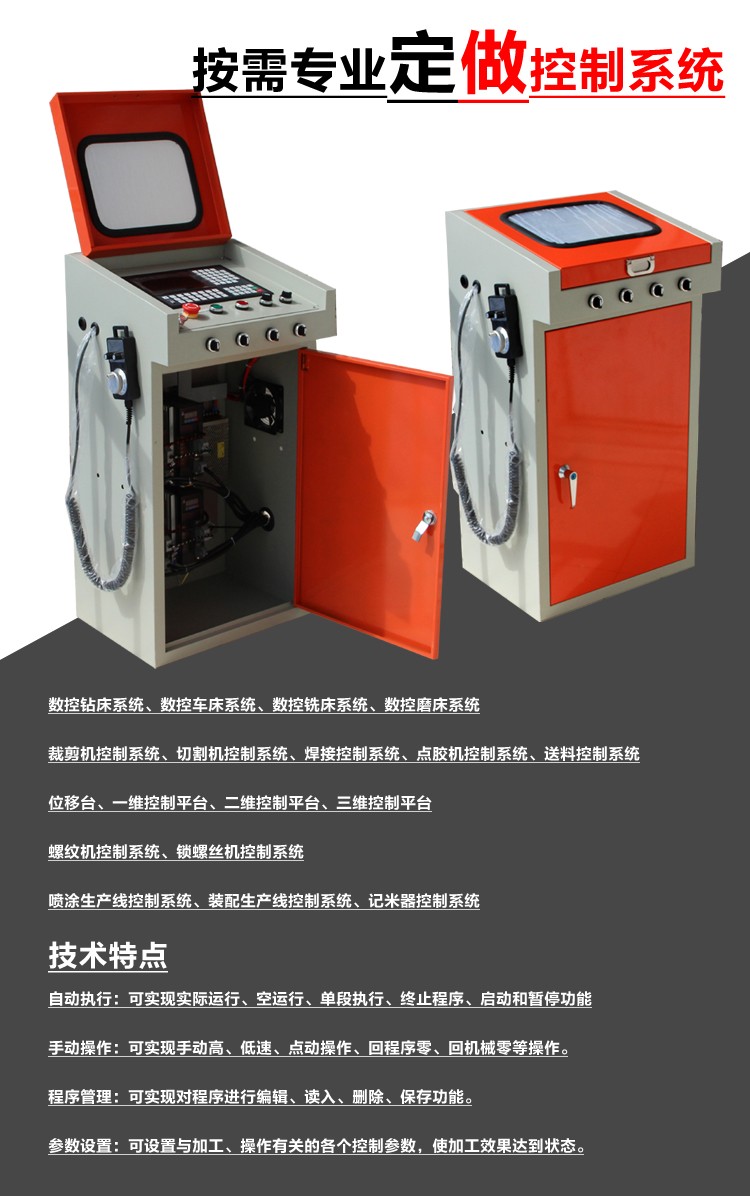

适用产品类型

• 数控钻床系统、数控车床系统、数控铣床系统、数控磨床系统

• 裁剪机控制系统、切割机控制系统、焊接控制系统、点胶机控制系统、送料控制系统

• 位移台、一维控制平台、二维控制平台、三维控制平台

• 螺纹机控制系统、锁螺丝机控制系统

• 喷涂生产线控制系统、装配生产线控制系统、记米器控制系统

技术特点

• 自动执行：可实现实际运行、空运行、单段执行、终止程序、启动和暂停功能

• 手动操作：可实现手动高、低速、点动操作、回程序零、回机械零等操作。

• 程序管理：可实现对程序进行编辑、读入、删除、保存功能。

• 参数设置：可设置与加工、操作有关的各个控制参数，使加工效果达到状态。

2.1 主要功能

自动：自动运行、空运行、单步运行

手动：电机正反转、回程序零、回机械零、输出控制

程序：程序的编辑，读入、删除、保存

参数：系统参数、系统自检、IO 设置、用户及厂商密码管理等

外部手动：控制电机正反转，启动、暂停、报警、急停等

指令丰富：20 条控制指令

USB：可以直接用 USB 线对系统进行供电，方便开机画面及程序的传输，学习与操作

隔离 IO 口：带有与系统隔离的输入输出口，输出口能力可到 1A

背面直接出端子接口：减少转接板，背面端子可以直接接线，清晰方便并且节省成本

2.2 系统组成

控制系统主要由以下几部分组成：

z 高性能、高速度 32 位

z 液晶显示器（分辨率：192×64）

z 专用运动控制芯片（信号输出为：5V 脉冲+方向）

z 输入/输出（14 路光电隔离 24V 输入，8 路光电隔离 24V 输出，单通道额定 500mA）

z 程序行 480 行

z 触点按键阵列（28 键）

2.3 技术指标

z 小数据单位：0.001mm

z 数据尺寸：±99999.999mm

z 快速运动限速：9000mm/min（当脉冲当量为 0.001mm 时）

z 加工速度限速：9000mm/min（当脉冲当量为 0.001mm 时）

z 脉冲输出频率：150KHz

z 控制轴数：1-4 轴（X,Y,Z,C）

z 联动轴数：X,Y,Z,C 轴可做直线插补，X,Y 可做圆弧插补

z 电子齿轮：分子:1-99999,分母：1-99999

z 系统主要功能：自动、手动、程序、参数、自检、设置等

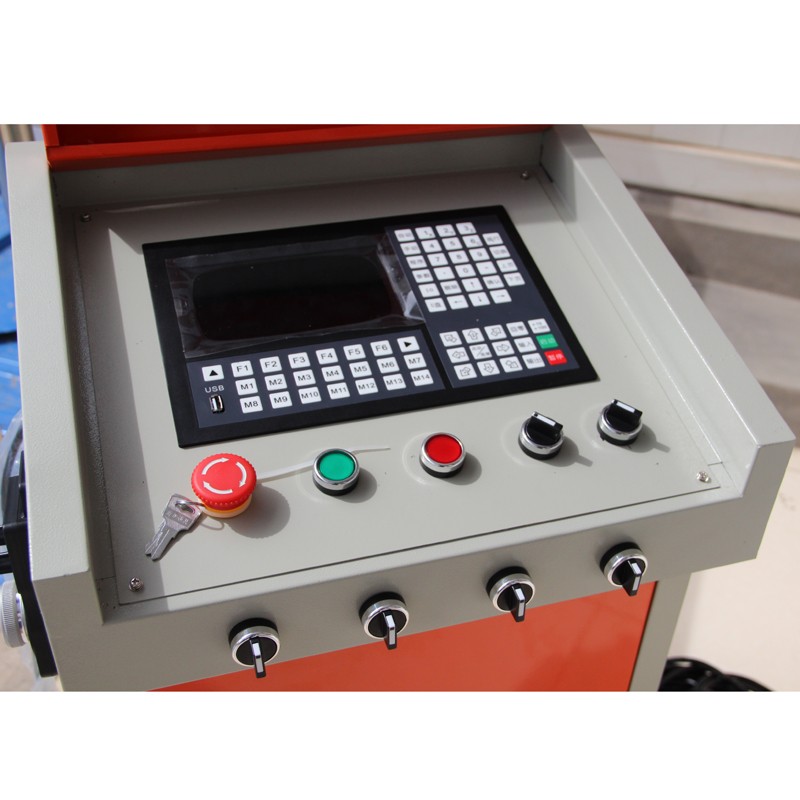

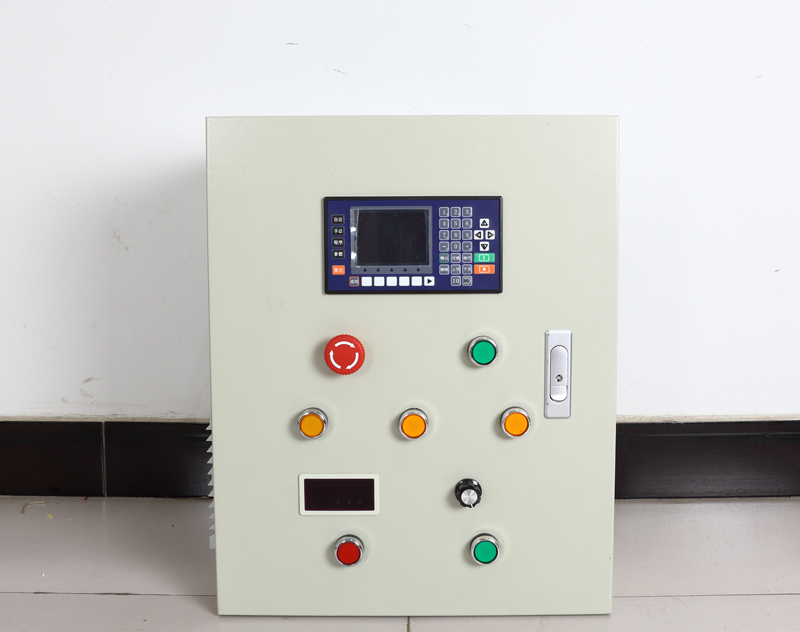

2.4 外观及面板

z 外形尺寸：长×宽×厚 172×94×48mm

z 嵌入口尺寸：长×宽 162×84mm，前面板厚 4mm
