时代超群线性导轨CBX配套57电机与驱动器一体
2018年10月17日

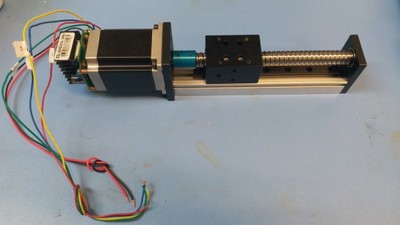

     上图为时代超群线性导轨滑台CBX1204-100,配套57步进电机及驱动器模块ZD-M57.直接组装测试好 ,上电即可用!直线滑台当前已普遍运用于测量、激光焊接、激光切割、涂胶机、喷涂机、打孔机、点胶机、小型数控机床、雕铣机、样本绘图机、裁床、移载机、分类机、试验机及适用教育等场所。

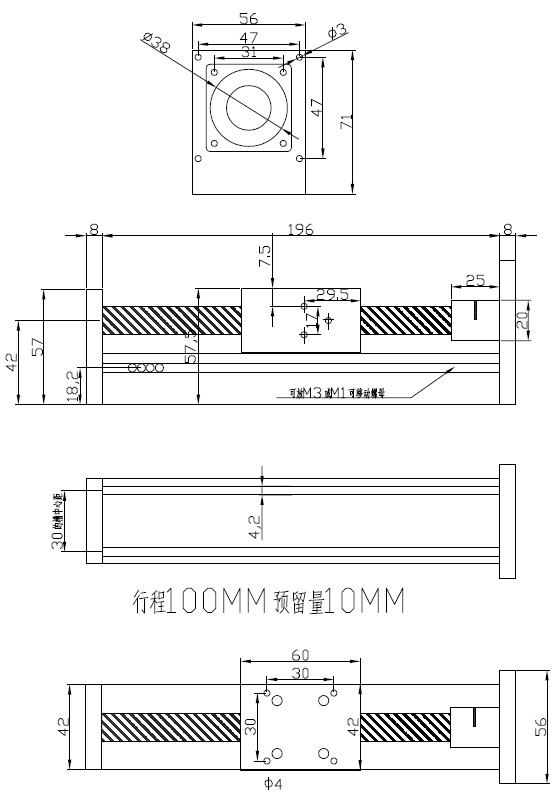

 一、(1)普通型线性导轨

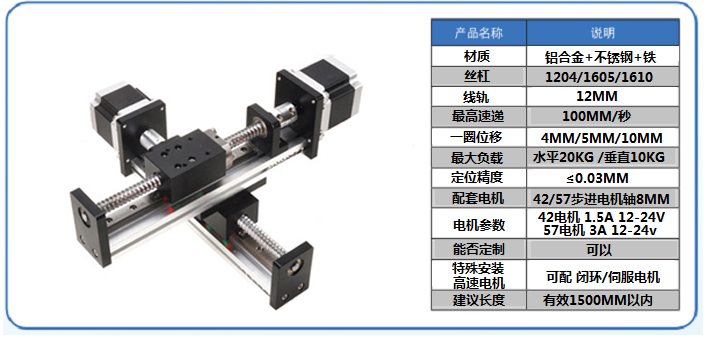

      (2)带支撑型线性导轨,运行更稳定


    导轨为线性滚珠丝杆直线导轨,水平载重35kg,垂直载重15kg,定位精度0.03MM。此系列导轨有效行程可做到1500mm,可做成1605、1610规格的滚珠丝杠可配42/57步进电机、60闭环步进电机,40/60伺服电机等。可加装限位开关和地脚。采用双轴承支撑,稳定性更高。支持非标定做。



二、57步进电机参数




    型号:57HBP76AL4-TF0, 步距角为1.8°、静力矩1.5NM 、电流3A 、 安装止口38册、 输出法兰孔距47MM、 出轴长22MM 、 轴径8MM、铣扁处理。步进电机不需要a/d转换,能够直接将数字脉冲信号转化成为角位移,除了在数控机床上的应用,步进电机也可以并用在其他的机械上,比如作为自动送料机中的马达,作为通用的软盘驱动器的马达,也可以应用在打印机和绘图仪中。


三、配套驱动器模块ZD-2HD330-M57P,一体安装


     产品特点

    ☆ 微型设计,安装便利,可与 57 步进电机一体化

    ☆ 散热铸铝封闭型外壳

    ☆ 停止运行时自动半流,无锁相噪声

    ☆ 并行接口高速光电隔离,兼容 3.3-5V 和 12-24V 逻辑电平

    ☆ 电流 2-4.5A 连续可调

    ☆ 1/2/4/8/16/32/64/128 细分可选

    直线滑台是一种能提供直线运动的机械结构,可卧式或者立式使用,也可以组合成特定的运动机构使用--即自动化行业中通常称为XY轴、XYZ轴等多轴向运动机构。这个机构细分到不同的行业中有不同的名称,比较常见的名称有:直线滑台、线性滑台、电动缸、电动滑台、机械手臂、机械手等。直线滑台通常配合动力马达使用,在其滑块上安装其它需求工件组成完整输送运动设备以及设定一套合适的马达正反转的程序,即可实现让工件自动循环往复运动的工作。从而达到设备大批量生产和密集生产的目的。

    直线滑台发展至今,已经被广泛应用到各种各样的设备当中。为我国的设备制造发展贡献了不可缺少的功劳,减少对外成套设备进口的依赖,为热衷于设备研发和制造的工程师带来了更多的机会。

    配套技术咨询 杨工:18001308796   QQ:1755105676
