客户定做可外接手轮控制的双轴伺服电机铣床控制柜(LP)
2018年10月25日

经常会碰到一些客户问控制器怎么编程。电机,驱动器怎么接线等问题。电话打了无数遍终于搞明白了。但是时间也浪费了。根据这种现象,公司提供了配电箱集成服务,只要客户把自己设备想实现的功能高速技术人员,技术人员就会根据客户的需求把所需要的运控设备集成到配电箱中,客户只要插上电源,按下按钮,即可轻松工作。

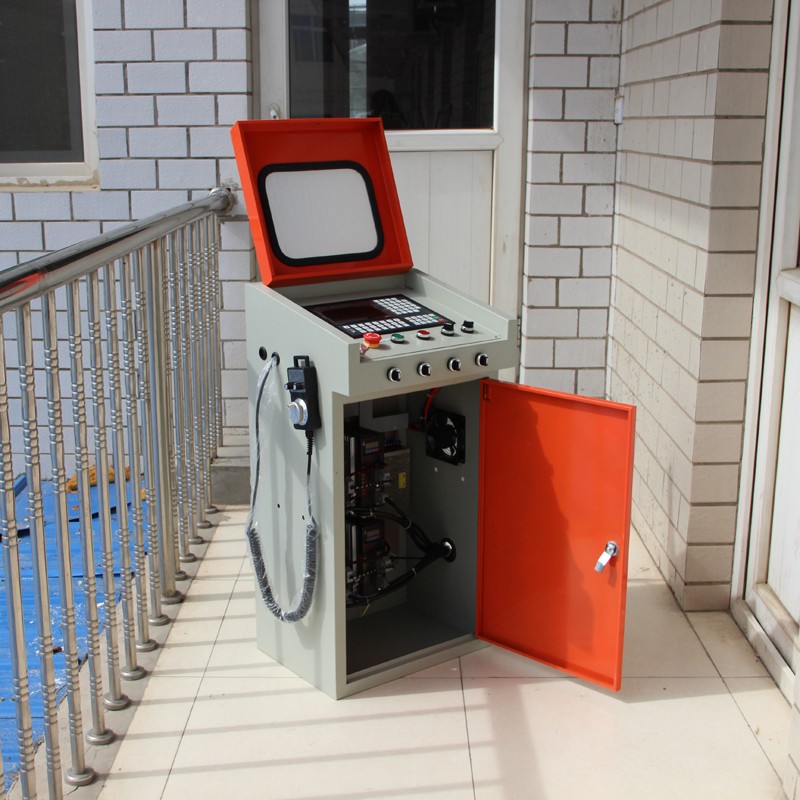

下图为客户定做的一套铣床控制柜,采用了可外接手轮的数控系统和两台伺服电机驱动套装。

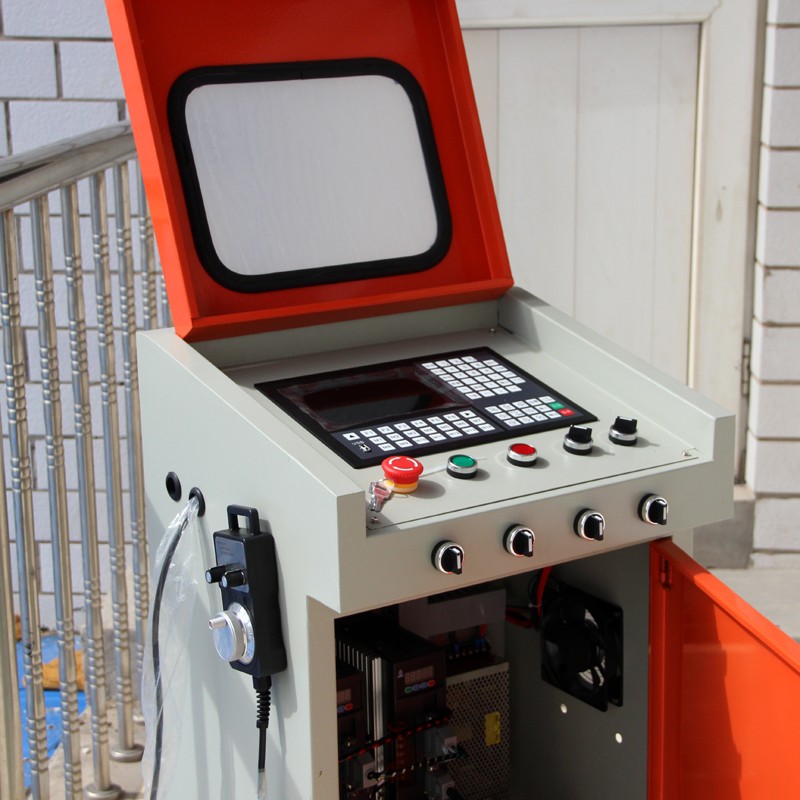

控制箱子内有进出两个220V风扇,左进右出,解决了散热问题;选用了时代超群CNC数控车床,铣床系统。可控制两台伺服电机运动,电机头采用航空插头,按钮6个,启动,暂停,点动左,点动右,高速左,高速右等;可以根据客户要求更改。

控制部内部早先整齐,布局合理,控制线均采用隔离控制。防止干扰。客户选用了我公司10NM的伺服电机130AEA15015-SH3。此电机体积小,重量轻,出力大,响应快,速度高,惯量小,转动平滑,力矩稳定。配套驱动DM-26EA采用双成PCB制版性能更稳定,数码管实时显示转速,按键可随时更改驱动参数;电路板表面喷涂厚层三防漆,防尘、防潮、防静电,抵制恶劣环境,驱动器内部采用井TI芯片、原装井口红宝石电解电容电源滤波、美国仙童原装大功率IPM模块。****高品质保证。

时代超群伺服电机具有以下特点:

1、精度:实现了位置,速度和力矩的闭环控制;克服了步进电机失步的问题;

2、转速:高速性能好,一般额定转速能达到2000~3000转;

3、适应性:抗过载能力强,能承受三倍于额定转矩的负载,对有瞬间负载波动和要求快速起动的场合特别适用;

4、稳定:低速运行平稳,低速运行时不会产生类似于步进电机的步进运行现象。适用于有高速响应要求的场合;

5、及时性:电机加减速的动态相应时间短,一般在几十毫秒之内;

6、舒适性:发热和噪音明显降低。


配套CX980TA-20可编程逻辑控制器可控制 2 个进给轴、1 个模拟主轴,1ms 高速插补,0.1μm 控制精度,显著提高了零件加工的效率、精度和表面质量。目前,主要用于机床电气数控系统。

控制轴数

* 控制轴数:2 轴(X、Z)

* 联动轴数:2 轴

进给轴功能

* 最小输入增量:0.001mm(0.0001inch)和 0.0001mm(0.00001inch)可选

* 最小指令增量:0.001mm(0.0001inch)和 0.0001mm(0.00001inch)可选

* ****行程:±99999999× 最小指令增量

* 快速移动速度:**** 60m/min

* 快速倍率:F0、25%、50%、**** 共四级实时修调

* 进给倍率:0 ~ 150% 共十六级实时修调

* 插补方式:直线插补、圆弧插补( 支持三点圆弧插补)、螺纹插补、刚性攻丝

* 自动倒角功能

螺纹功能

* 普通螺纹( 跟随主轴)/ 刚性螺纹

* 单头/ 多头公英制直螺纹、锥螺纹和端面螺纹,等螺距螺纹和变螺距螺纹

* 螺纹退尾长度、角度和速度特性可设定

* 螺纹螺距:0.01mm ~ 500mm 或0.06 牙/ 英寸~ 2540 牙/ 英寸

加减速功能

* 切削进给:前加减速直线型、前加减速S 型、后加减速直线型、后加减速指数型

* 快速移动:前加减速直线型、前加减速S 型、后加减速直线型、后加减速指数型

* 螺纹切削:直线式、指数式可选

* 加减速的起始速度、终止速度和加减速时间由参数设定

主轴功能

* 1 路0V ~ 10V 模拟电压输出,支持双主轴控制

* 1 路主轴编码器反馈,主轴编码器线数可设定(100p/r ~ 5000p/r)

* 编码器与主轴的传动比:(1 ~ 255):(1 ~ 255)

* 主轴转速:可由S 代码或PLC 信号给定,转速范围 0r/min ~ 9999r/min

* 主轴倍率:50% ~ 120% 共8 级实时修调

* 主轴恒线速控制

* 刚性攻丝

刀具功能

* 刀具长度补偿

* 刀尖半径补偿(C 型)

* 刀具磨损补偿

* 刀具寿命管理

* 对刀方式:定点对刀、试切对刀、回参考点对刀、自动对刀

* 刀偏执行方式:修改坐标方式、刀具移动方式

精度补偿

* 反向间隙补偿

* 记忆型螺距误差补偿

PLC 功能

* 两级PLC 程序,最多4700 步,第1 级程序刷新周期8ms

* PLC 程序通信下载

* 支持PLC 警告和PLC 报警

* 支持多PLC 程序(最多20 个),当前运行的PLC 程序可选择

* 基本I/O:16 输入/16 输出

人机界面

* 7.0 英寸宽屏 LCD,分辨率为800×480

* 中文、英文等多种语言显示

* 二维刀具轨迹显示

* 实时时钟

操作管理

* 操作方式:编辑、自动、录入、机床回零、手轮/ 单步、手动、程序回零

* 多级操作权限管理

* 报警日志

程序编辑

* 程序容量:56MB、400 个程序(含子程序、宏程序)

* 编辑功能:程序/ 程序段/ 字检索、修改、删除、复制、粘贴

* 程序格式:ISO 代码,支持语句式宏代码编程,支持相对坐标、****坐标和混合坐标编程

* 程序调用:支持带参数的宏程序调用,4 级子程序嵌套

通信功能

* RS232:零件程序、参数等文件双向传输,支持PLC 程序、系统软件串口升级

* USB:U 盘文件操作、U 盘文件直接加工,支持PLC 程序、系统软件U 盘升级

安全功能

* 紧急停止

* 硬件行程限位

* 软件行程检查

* 数据备份与恢复

联系方式:QQ:467102884  电话:13811070445(刘女士)
