750W伺服电机搭配密闭同步带导轨高速运行3米每秒(LP)
2018年11月5日

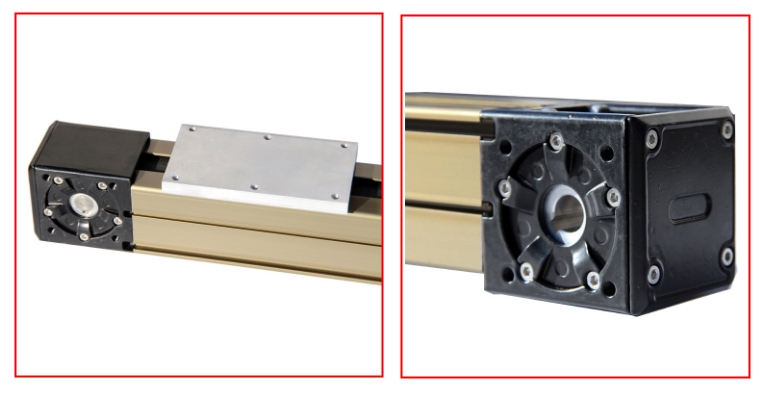

上图为客户定制的DSXM125C系列密闭同步带导,轨型材宽60MM,电机转一圈移动125MM,有效形行程可根据客户要求定制,最大可做到4米,可装配86链接片,配86无步进电机,也可以装配80伺服连接片,配伺服电机。此系列同步带,水平载重50kg.垂直载重30KG。

运行效果视频下载地址:链接:http://pan.baidu.com/s/1qYboemC 密码:5032


同步带采用高刚度铝合金做机体;运行速度快,最大可到3米/秒;有效行程大,可任意组装,接收非标定制;具有高等级机械效率;摩擦系数小,噪音低,维护少。密闭的设计,自动喷漆机,焊机设备常用。有效防止脏东西进入。

此款同步带搭配伺服电机高速性能更加好更稳定,我们都知道通常伺服电机可以保持0-3000转每分钟恒扭矩输出,那么如果电机运行3000转,那么同步带导轨每秒移动3000/60*125mm=6250MM每秒,但是我们都知道同步带有一个能承受的最大移动速度。如果速度太快会大大降低同步带寿命,所以建议使用到3米/秒内。

客户负载5KG搭配的750W伺服,可以达到3米每秒的速度。效果很好。


上图中是时代超群交流伺服电机80AEA07530-SH3。电机扭矩1.27NM,功率750W,转速3000转,法兰宽80MM,编码器线2500线,此电机体积小,重量轻,出力大,响应快,速度高,转动平滑,力矩稳定。配套的DM-08EB采用双成PCB制版性能更稳定,数码管实时显示转速,按键可随时更改驱动参数;电路板表面喷涂厚层三防漆,防尘、防潮、防静电,抵制恶劣环境,驱动器内部采用井TI芯片、原装井口红宝石电解电容电源滤波、美国仙童原装大功率IPM模块。绝对高品质保证。

伺服电机搭配同步带特点总结如下:

1:低发热(运行时,发热很低)

2:平滑(基于反馈编码器的空间矢量电流控制算法和矢量平滑滤波技术,对困扰传统步进电机的低频共振有很好的抵制作用)

3:高速响应快(伺服速度可到0-3000RPM,保恒扭矩输出,具有短时间三倍过载能力)

4:适用行业:点胶机/木工机/焊接机/螺丝机/拉链机/绕线机/贴片机/包装机/雕刻机/激光机/LED/电子设备



联系方式:QQ:467102884  电话:18710050116(刘女士)
