客户定做可以出带动100KG负载升降运动的电机直线导轨套装(LP)
2018年11月6日

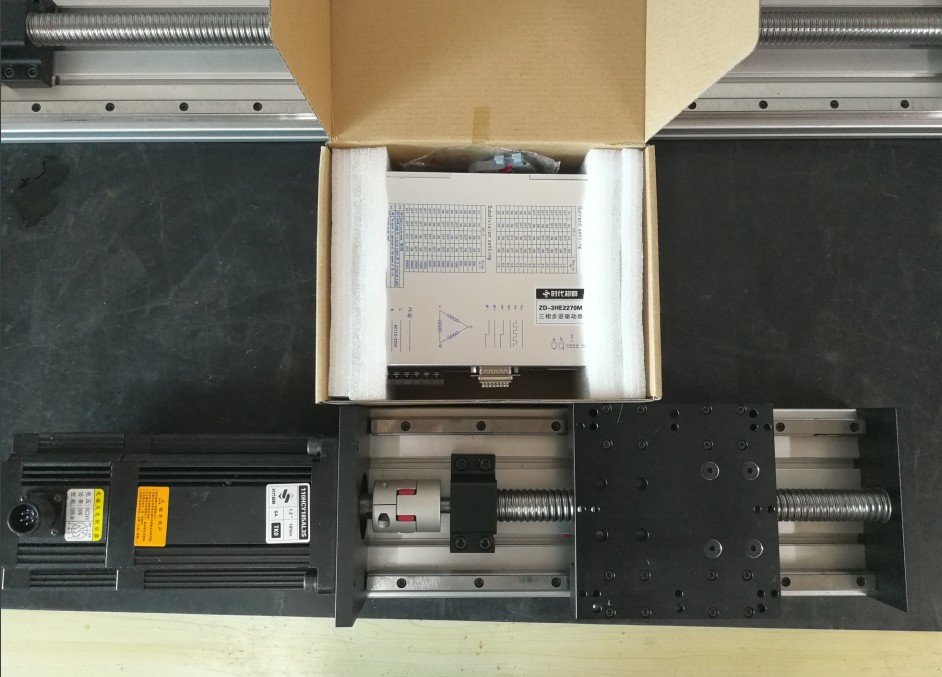

上图为客户定制的带刹车的16NM步进电机配的有效形成200MM的直线导轨及7A步进驱动器,可以带动150KG的负载做垂直升降运动,速度可以在50MM每秒以内。

110HCY185AL3S-TK0B三相混合式带刹车步进电机采用优质冷轧硅钢片和耐高温永磁体制造,采用业界先进的磁路设计方案,具有输出转矩大、温升低、可靠性高的特点。具有良好的内部阻尼特性,运行平稳,无明显振荡区。步距角1.2°,扭矩16N.m,电流3A,机身高185MM,轴径Φ19MM,键,出轴长40mm,广泛适用范围于激光、医疗、纺织、安防等行业。


步进电机使用刹车的条件。

1.使用环境不稳定

2.经常的突然断电,可使电机,断电后,立即停止工作。效率高,避免的损失。


另出售110系列大扭矩电机,8NM 12NM 16NM 20NM 22NM多种规格可选

步进电机型号步距角°电机电流(A)电机扭矩(N.m)相电阻(Ω)
相电感(mH)
机身长度(L)mm重量(kg)
110HCY137AL3S1.2°4.381
11.9
1375.5
110HCY160AL3S1.2°5.8120.76
11.5
1607.1
110HCY185AL3S1.2°6161.28
19
1858.8
110HCY220AL3S1.2°6.8201.24
22
22011
110HCY230AL3S1.2°6.8221.2
22.2
23012


配套驱动ZD-3HE2270M三相步进电机驱动器单电源输入,电压范围:AC110V~220V;驱动电流 1.2A/相到7.0A/相分 16档可调;设有16档等角度恒力矩细分,最高分辨率 60000步/转,其它细分可定制完成;最高反应频率可达 200Kpps;步进脉冲停止超过 100ms时,线圈电流自动减到设定电流的一半,有效降低电机发热;接口信号光耦隔离;内部强电、弱电光耦隔离;信号电平:5V~24V兼容;工作温度:-30℃~85℃;适配电机:三相 57、86、110、130、150系列高压电机;相位记忆功能;带电机电感量调节功能,适配电机发挥最大效能。



搭配时代超群HBX系列双线型重型滑台导轨滑块为150mm*155mm含四个导轨滑块,客户定制导轨为HBX2505-200D,导轨丝杆直径25MM,导程5MM,有效行程200MM,水平最大载重300KG,垂直载重100KG,定位精度0.03MM,可以做到有效行程2米以内。规格:1605、1610、2020、2010,2510,可配86/110/130系列步进电机。



联系方式:QQ:467102884  电话:13811070445(刘女士)
