200W/24V直流伺服电机轴在高清写真机中的应用(LP)
2018年11月9日

写真机各轴电机驱动主要指标:

1.小车轴:打印速度在1500rpm-2500rpm之间,加减速时间0.3s左右,随着效率的提升,速度与加速度呈加快趋势。

2.卷布轴:写真机主要有1.6m、1.8m、2.0m、3.2m四种机型,长度越长其惯量越大,加速时所需力矩越大。常见速度在300-800rpm之间,加减速时间0.1s左右。




上图为时代超群36V低压伺服电机驱动套装,操作简单,可调电子齿轮,多种控制模式,可做AGV小车。电机功率200W,0.63NM,3000转,标准60伺服安装尺寸。国际通用!可配减速机等各种配件!质保2年!W黑V红U蓝,具体参数表如下:

产品尺寸图如下:



配套DM-806A接口简单,操作方便,成本低和可靠性高的特点,通过参数选择以下 6 种模式:位置控制,速度控制,转矩控制,位置/速度控制,位置/转矩控制,速度/转矩控制。指令模式:可以用脉冲、模拟量方式,也可以选择 CAN 通讯指令数据模式控制。具有过载,过电压,欠电压,过速,过电流,编码器出错等多重保护功能,另外,输入指令频率过大,模拟量过大,位置偏差过大,运行过速,EEPROM 出错,输入/输出设置重复等

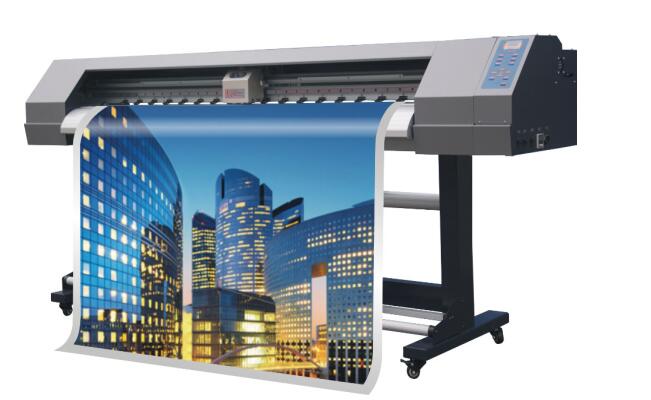

可应用在高清的写真机中


写真机是利用一种无版、无压、无需接触承印物的数字成像技术,在专用材质的承印物上进行大幅面印刷的机器。

写真机电机驱动关键要求:

1.小车轴要求运行平稳低噪音,稳速运行精度要求在±6rpm以内,否则可能出现竖条纹(俗称水波纹)。

2.卷步轴要求停止准确迅速平稳、整定时间短。停止精度要求±2p(1000线编码器),否则有可能出现横条纹(即PASS道) 。

3.日益提高的打印速度要求小车轴电机速度更快,加速性能更好来满足产能需求,否则影响效率。


联系方式:QQ:467102884  电话:13811070445(刘女士)
