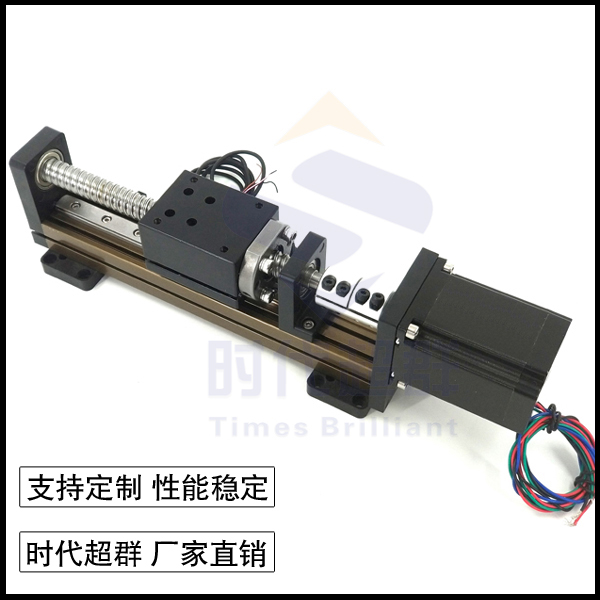

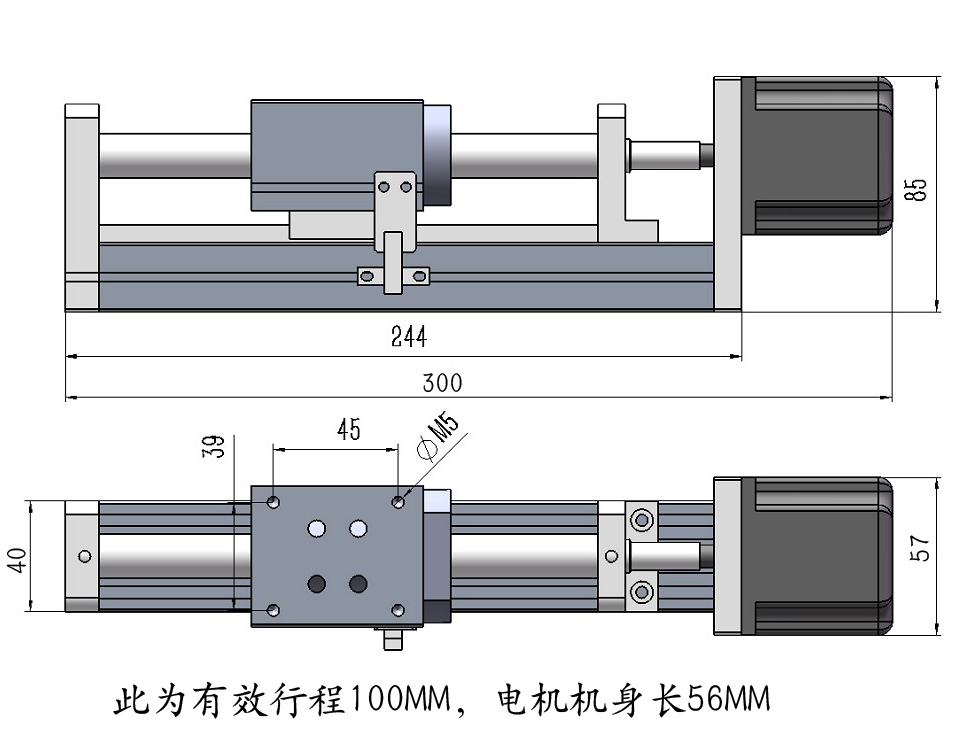

上图为时代超群40型材的线性滚珠丝杆直线导轨,水平载重30kg，垂直载重10kg,定位精度0.03MM，丝杠规格为1605滚珠丝杠，即16mm直径，5mm导程，此系列导轨有效行程可做到1500mm，可做成1605、1610规格的滚珠丝杠。

这款导轨体积小巧，可搭建不同类型的直线模组。

上图Y轴方向选用CBX1204C-200-ZC,有效行程200mm，丝杠规格为1204滚珠丝杠，即12mm直径，4mm导程，X轴方向选用了CBX1204C-400-ZC,有效行程400MM。

可配42/57步进电机、60闭环步进电机，40/60伺服电机等。可加装限位开关和地脚。采用双轴承支撑，稳定性更高。支持非标定做。

型号:57HBP80AL4-TF0两相混合式步进电机 步距角1.8°，扭矩2N.m，电流3A，机身高80MM，轴径Φ8MM，出轴长22mm，配套驱动ZD-2HD430高集成度高可靠性;接口采用超高速光耦隔离;****输入电压：DC 42V(峰值);短路、过流、过热保护功能;****输出电流3A;整步、二细分、四细分、八细分、十六细分可调;输出电流连续可调;短路、过流、过热保护功能自动保护;自动半流锁定;支持脱机、使能、锁定等功能。广泛适用范围于打印机、传真机、雕刻机、喷绘机、医疗器械等。

联系方式：QQ:467102884  电话：18710050116（刘女士）
