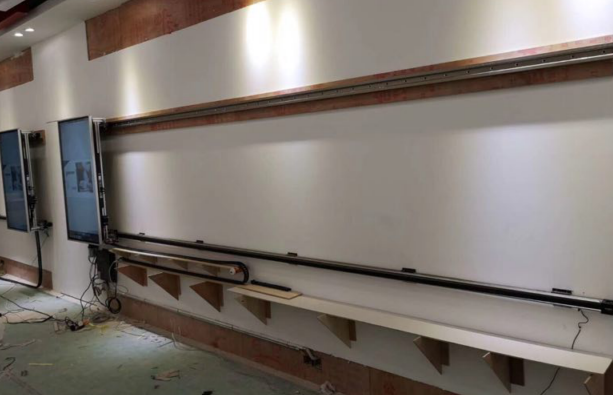

上图为客户定做的一台电视屏移动架。负载不到80斤，选用了一根四米总长的同步带导轨，配合上滑道一起运作。这种同步带导轨滑台座体为一次性铝挤压成型，较普通钢板或铝板拼接而成的座体，刚性好，直线度高，抗扭曲性强等特点，从而有效提高了滑台整体的强度和精度。

DS60M125C系列同步带有效行程可做到50mm-3000mm，水平载重20kg.同步带采用高刚度铝合金做机体；运行速度快，****可到15米/秒；有效行程大，最长可做到3米；可任意组装，接收非标定制；具有高等级机械效率；摩擦系数小，噪音低，维护少。可配86步进电机。

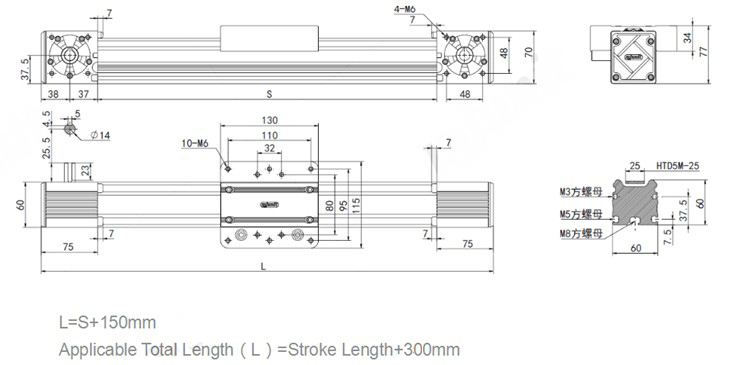

60同步带尺寸如下：

客户要求的负载更大的话，比如150斤左右，可以采用双滑块设计，采用带线规的双方轨直线导轨滑台。

此导轨具有高等级机械效率；摩擦系数小，噪音低，维护少。有效行程可做到50mm-3800mm，水平载重80kg，垂直负载30kg，此款导轨有效行程100MM的重量大约有4KG，每增加100MM增加1KG重量，比较重。

联系方式：QQ:467102884  电话：18710050116（刘女士）
