客户定做一款低速1500转1.59NM直流无刷电机套装(LP)
2018年11月26日

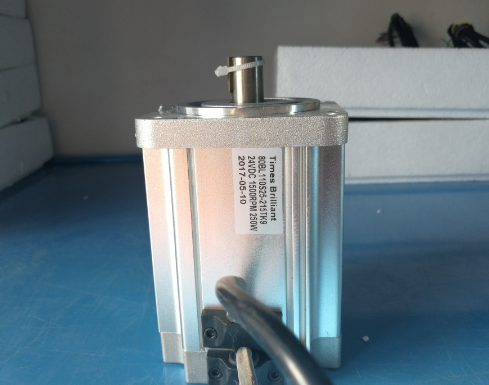

上图是客户定制的一款短轴80直流无刷电80BL110S25-215TK9,此款电机采用节能环保领域的骄子-钕铁磁硼钢,保证设备的良好性能。电机电压24V,功率250W,转速1500转,额定扭矩1.59NM。应用范围非常广泛。

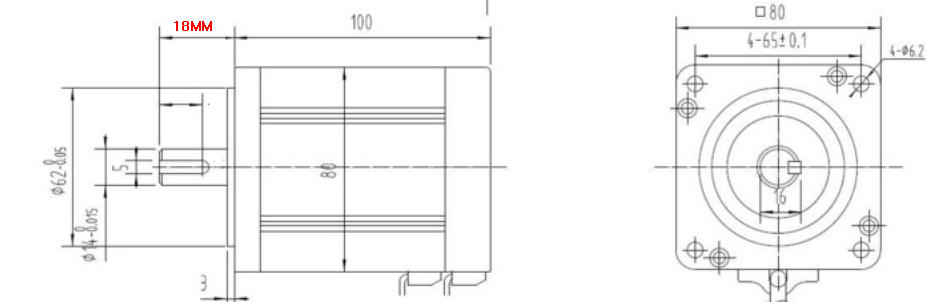

电机尺寸图如下:


时代超群此系列电机支持客户定制,参数也可以根据客户要求做合理调整。


那么如何给这款无刷电机搭配适当的驱动器呢。我公司提供驱动配套服务。为你选择合适的驱动器。250W/24V=10.4A,选配的驱动电压输入为24V,电流大于峰值电流(10.4A的2倍左右),选择ZM-6625(最高50V 25A)效果是比较好的.


ZM-6625是我公司基于最新BiCD工艺集成电路开发的高性能直流无刷控制器(驱动器),具有体积小、发热低、可靠性高、寿命长、易于使用等特点。

产品特点:

高集成度高可靠性无刷直流(BLDC)电机控制器

三相全桥,PWM斩波方式

速度补偿,大负载时电机仍能保持转速

纯硬件设计,高速度,高抗干扰能力

周波限电流方式,保护更加精确快速

低发热,大功率

应用极简,接线灵活,内置动态再生发电释放电路

V- EN短接 控制电机的启停

V- DR短接 控制电机正反转

V+ VE V-可以外接电位器调速

上图中各接口定义为:


本控制具有多重保护功能,在保护功能起作用后可采取正确方法解除保护!

1.欠压保护,驱动器供电电压低于13V时驱动器进入保护状态。解除此保护请先断电,将电源电压调高至18V后再通电。

2.过压保护,驱动器供电电压高于60V时驱动器进入保护状态。解除此保护请先断电,将电源电压调低至50V后再通电。

3.堵转保护,当电机堵转6秒后驱动器会关断输出并进入保护状态,此时应尽快将使能置低或关闭电源,待电机堵转问题解决后再重新通电。

4.霍尔错误保护,驱动器检测到霍尔错误后会关断输出并进入保护状态,此时应尽快将使能置低或关闭电源,排除霍尔错误后再重新通电。

注意!为避免勿保护情况发生,在不需要电机转动时,请将使能置低或将调速降至最小(电位器拧至最低、模拟电压降至0V,PWM降至0%)

联系方式:QQ:467102884  电话:18710050116(刘女士)
