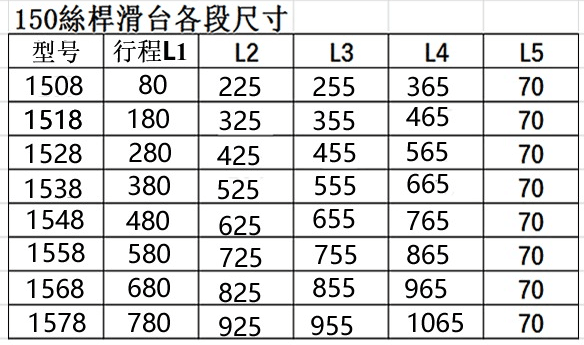

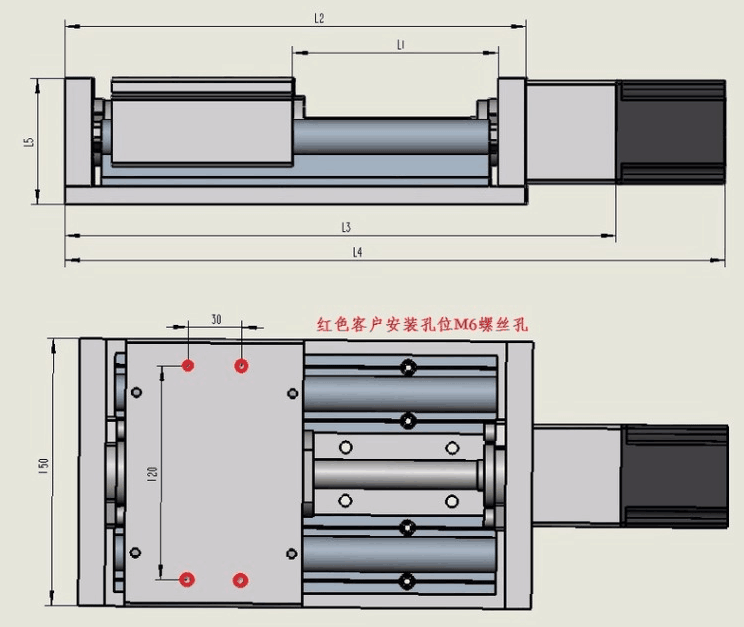

上图右图为国外客户订购的一款时代超群带GBX系列重型导轨滑台,1605Y-200-510,导轨型材宽150MM，选用丝杆是1605规格的，也就是丝杆粗16MM，导程是5MM，既电机转一圈移动5MM，有效行200MM. 具体尺寸图如下：
GBX系列双线型重型滑台导轨滑台宽200MM，有四个小的滑块组成，水平****载重150KG，垂直载重50KG,定位精度0.02MM，可以做到有效行程2米以内。规格：1605、1610、2020、2010，1605是指滚珠丝杠直径16，05是指螺距，螺距就是电机360度（也就是一圈）走的毫米
搭配的是57HBP80AL4-TF0两相混合式步进电机 步距角1.8°，扭矩2N.m，电流3A，机身高80MM，轴径Φ8MM，出轴长22mm。
配套驱动ZD-2HD430高集成度高可靠性;接口采用超高速光耦隔离;****输入电压：DC 42V(峰值);短路、过流、过热保护功能;****输出电流3A;整步、二细分、四细分、八细分、十六细分可调;输出电流连续可调;短路、过流、过热保护功能自动保护;自动半流锁定;支持脱机、使能、锁定等功能。联系方式：QQ:467102884 电话：18710050116（刘女士）
