750W高压直流无刷电机驱动套装带锯片切割型材(LP)
2018年11月28日

image.png image.png

上图为客户切割铝型材用的一款750W高速3000转直流无刷电机80BL130S75-3145TK9,电压310V,功率750W,转速4500转,具体参数见下表,

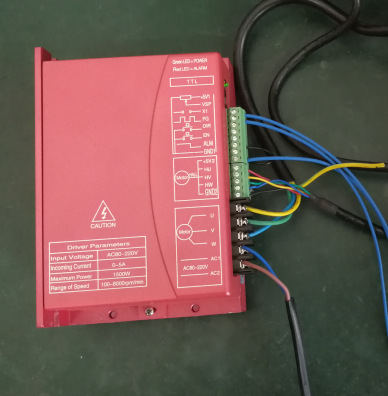

ZM-7205A 直流无刷电机驱动器是我公司最新推出的,针对中功率电机传动领域的高科技产品。本产品使用大规模的集成电路取代原有硬件设计,具有更高的抗干扰性及快速响应等性能。本产品适合驱动输入电流在5A以下,电源电压在  V AC70V~230V 以内 (面板标称  AC80V~220V )的任意一款低压有霍尔或无霍尔的三相直流无刷电机,并具有大电流工作时温度低的特点。产品应用于针织设备、医疗设备、食品包装机械、电动工具等一系列的电气自动化控制领域

电机驱动接线图:


我公司有两种出线电机,接线方式如下:


如何控制电机调速?下图红框可外接电位器调速,VSP端口为调速信号端口



如何控制正反转?下图红框端口短接,即可控制正反转


如何控制电机启停?下图红框端口短接,即可控制正启停


这款驱动器有很多保护功能,有的客户选型可能不太合适,切割型材的时候越切割阻力越大,驱动器过流会自动保护。避免电机的损坏。
