同步带定做型材长了自行裁切处理的方法(LP)
2018年11月30日


时代超群同步带采用高刚度铝合金做机体;运行速度快,最大可到15米/秒;有效行程大,最长可做到3米;可任意组装,接收非标定制;具有高等级机械效率;摩擦系数小,噪音低,维护少。

很多客户,在收到同步带以后,实际安装设备发现,同步带的型材长了,怎么调整,其实很简单,以时代超群45同步带为例,按照下列步骤操作即可:

image.png image.png

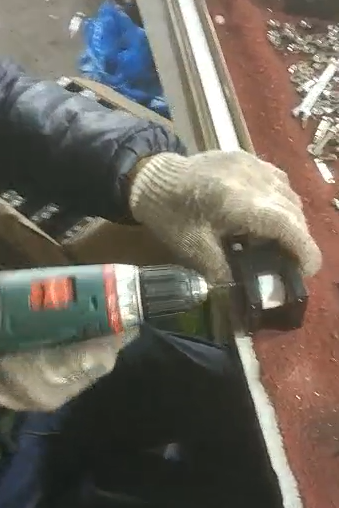

第一步吧轴承块上的四个螺丝取下来,把轴承块上的压盖取下来。

image.png image.png

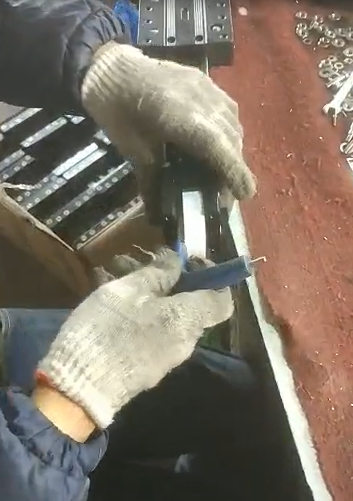

第二步,吧轴承块侧面的三个螺丝取下来,吧滑块右侧的两个螺丝拧下来,如上图

image.png image.png

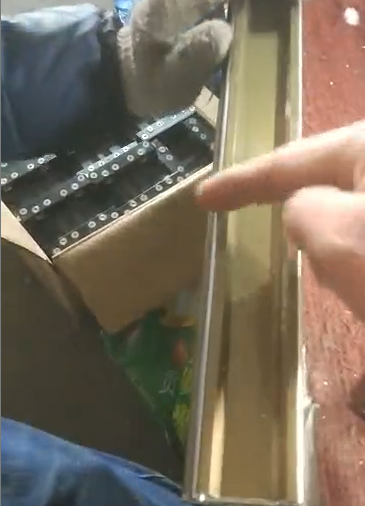

第三步,滑块侧面螺丝能开,把压同步带的块取出来。

image.png image.png

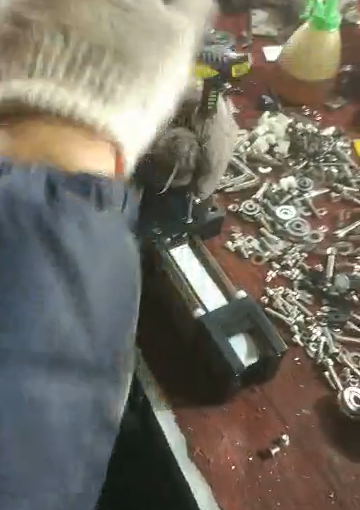

第四步,吧轴承块里边的配件取出来,吧轴承块和铝型材拧紧的螺丝松动。

image.png image.png

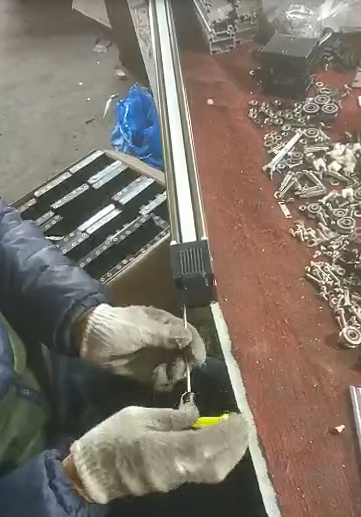

第五步,把固定同步带螺丝拧松,把带释放出来

image.png image.png

第六步,用角磨机把同步带两根光轴切断,然后在用切铝的机器,吧铝型材切断。

第七步,同步带型材侧面的四个孔追上丝,M5的,用于和轴承块安装。

第八步,皮带是钢丝带,用钢丝钳剪短,按相反的顺序装回去即可。




时代超群同步带导轨广泛应用于喷涂、点胶、焊接、贴片、切割、喷绘、搬运、多维机械手及其它各种需求直线传动行业。
