使用HBS57驱动器搭配不同型闭环电机时如何减小噪音和发热(LP)
2018年11月30日

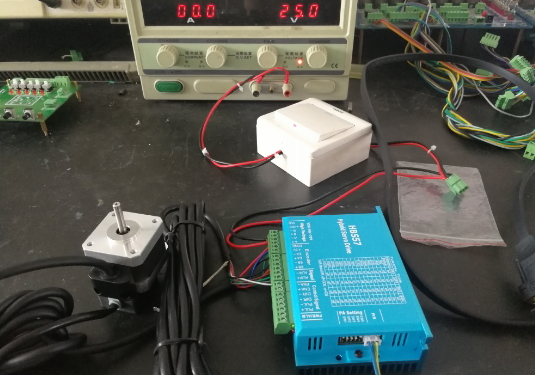

上图为时代超群57闭环57EBP98ALC-TF0及配套驱动器HBS57A,一款高性价批套装,DC20-70V供电(带57电机建议DC24V),电机配套1000线编码器,扭矩2.2NM,高速响应好,力矩大,广泛应用于雕刻机,需要高速高力矩的场合。

配套驱动器HBS57A采用全新32位DSP数字式驱动器,噪音极低,高速力矩比普通驱动器大40%。电压:DC16-70V(带57电机建议DC24V)细分:256细分。

IMG_1010 拷贝.jpgIMG_1009.jpg

HBS57A是本公司基于十几年步进与伺服研发经验,开发成功的一款新型闭环步进电机驱动器, 采用****专用电机控制双核 DSP 芯片和应用矢量型闭环控制算法,从而****克服了开环步进电机丢步的问题,同时也能明显提升电机的高速性能、降低电机的发热程度和减小电机的高中低速振动,从而提升机器的加工速度和精度以及降低机器的能耗。此外,在电机连续过载时,驱动器会输出报警信号,具有与交流伺服系统同样的可靠性。


可以与42-60系列闭环步进电机完全兼容,搭配不同系列的电机可能需要做一些参数的调整。

由于 HBS57 驱动器可以根据负载变化,实时调整控制电流,因此可以减少热量的产生,噪音,提升使用效能,相比开环步进电机,发热量减少 50%以上,使得电机和轴承寿命得以延长,提升产品品质,降低维修率。

     HBS57A匹配不同电机,需提前调试好程序,步骤参考:

   首先打开电脑找到相应的软件1.png,再用驱动器接口配套的线与电脑相连,


首先链接好串口线,打开调试软件:链接:https://pan.baidu.com/s/1TupxpBv4Q9DXA6PEWuDXzQ 密码:psl8    串口线定义如下:

blob.png blob.png


接下来打开如下:2.jpg,接下来选中3.jpg,然后4.png弹出这个对话框,选出当前电脑对应的串口,5.2.png接下来,看到上边出现这个字样6.png,点开出现新的对话框6.2.jpg7.png后,可以看到8.png,双击选中其中一个8.2.png,接下来9.png再次选择9.2.png,最后10.png即可!

HBS57 采用了 1000p/r 高精度光学编码器。区别于传统的内部微细分步进驱动器,系统内部的高性能双核数字信号处理器(DSP),使用矢量控制和滤波技术,以****次谐波达到平稳的旋转控制。在高负载和高速情况下,HBS57 表现依旧出色,不会出现失步或定位错误。转矩输出较之普通步进电机和驱动器而言,HBS57 在长时间内可保持高转矩输出,在 ****负载情况下,步进电机持续运转而不会出现失步现象。区别于传统开环步进驱动器,HBS57 倚靠其创新的电流相位控制技术,实现了在高速运动条件下,持续高转矩运行。因其可以实时监测当前定位特性,让步进电机实现了在 ****负载下,仍可以保持高转矩输出。

步进电机有优势在于,编程简单,接线少,故障也少,扭力大,但国内,步进电机通常情况都能达到600转。有些客户可能需要更好一点的转速,那么此时选择闭环步进电机是一个非常好的选择(****在1200转以下)

1:低发热(静止时,电流几乎为零,无发热)

2:平滑(基于反馈编码器的空间矢量电流控制算法和矢量平滑滤波技术,对困扰传统步进电机的低频共振有很好的抵制作用)

3:高速响应(先进的伺服控制技术提供了大力矩输出,使得系统具有极高动态响应,步进伺服速度可到600-2000RPM)

4:适用行业:点胶机/木工机/焊接机/螺丝机/拉链机/绕线机/贴片机/包装机/雕刻机/激光机/LED/电子设备

联系方式:QQ:467102884  电话:18710050116(刘女士)
