CBX系列滚珠丝杆直线导轨滑台滑块螺母松动如何处理?(LP)
2018年12月3日

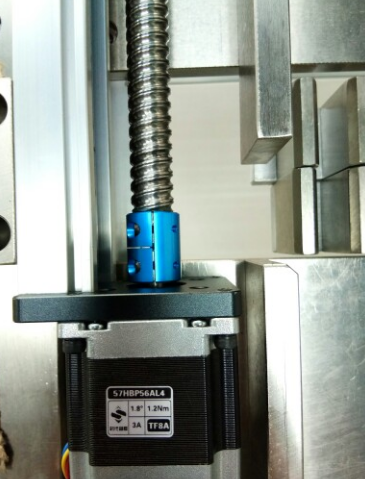

上图为客户订购的CBX1610-700,线性直线导轨滑台,导轨有效行程700MM,丝杆直径16MM,导程是10MM,水平可载重30kg,垂直载重10kg,定位精度0.03MM,客户导轨侧装。

客户侧装使用时间长了如果发现滑块有些晃动。可以如下操作进行调节。

image.png image.png

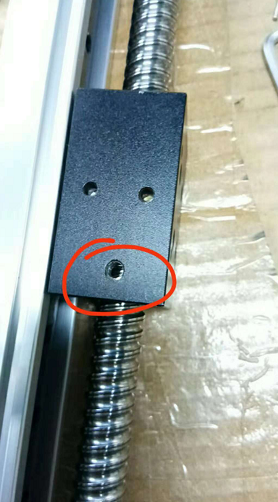

首先吧导轨左右两侧的两个顶丝拧出来,然后吧螺母拔出来,注意,一定要小心,不要把滚珠弄出来,滚珠弄出来就废了

image.png image.png

然后吧滑台正面内部的四个螺丝拧紧一下,从新装回去就可以了,侧装时一定要注意负载不要过大。

否则会影响导轨滑台的使用寿命。


客户负载2KG,搭配57HBP56AL4步进电机,步距角1.8° 扭矩1.2N.m,电流3A,机身高56MM,出轴长22mm,轴径8MM,铣扁均可定制,此款电机结构简单、可靠性高、经济耐用

搭配驱动器推荐:数字式驱动器输出力矩更大,效果更好。


ZD-2HD542是我公司采用自主研发的高性价比的细分驱动器,特别适合大批量低成本用途,同时具有优越的性能。由于采用了三态控制技术,比市面上大多数驱动器的电机噪音和电机发热均有明显改善。此驱动器的细分多达十五种,SW4 可设置静止半流,极大地减小了电机发热。具有更宽的电流和电压。电机发热和噪音也明显改善,高速性能也较大提升,驱动器的尺寸也较小,和市面上的驱动器相比,极具竞争力和吸引力。

ZD-2HD542两相步进电机驱动器低价格,高速力矩大;供电电压可达50V;输出电流峰值可达4.2A(均值3.0A);三态电流控制技术电机发热低;静止电流自动减半0.4S 减小为60%;可驱动4,6,8 线两相步进电机;光隔离差分信号输入,脉冲最高响应频率最高可达200KHz;细分精度128可选;外形尺寸小巧;电流设定方便,八档可选;4 位拨码,共15 档细分;具有过压、短路等保护功能;双极恒流PWM 驱动输出。

联系方式:QQ:467102884  电话:18710050116(刘女士)
