关于直流无刷电机霍尔故障的一些常见的排除方法(LP)
2018年12月4日


上图就是一款霍尔故障的无刷电机,我们可以看到霍尔有一个脚已经烧坏了,底板也都被熏黑了。主要原因是客户使用环境粉尘和杂质太多。电机又没有做好防尘保护,导致杂质进到霍尔里,吧霍尔烧了。


这种情况,就要多注意了,在产品设计上做好防尘处理。

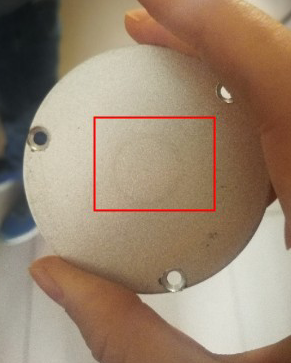

客户是一台加工锌合金的接头的设备,采用的是时代超群750W直流无刷电机和驱动器。机80BL130S75-3145TK9,电压310V,功率750W,转速4500转,具体参数见下表,这是客户设备现场,我们明显看到粉尘和杂质太多了。电机都成灰色的了,而且粉尘这些是最容易进入电机的,所以我们要对电机做一个保护,电机后端盖上涂胶。或者做防尘罩,进行防尘处理。

下面给大家总结一下如何进行电机的霍尔检测:




具体检测方法视频:链接:https://pan.baidu.com/s/1kVDvUwJ 密码:e2vu

现在我们拿这套产品来为大家解释一下如何利用万用表来检测直流无刷电机霍尔是否损坏,是否有缺相。

首先电机链接驱动,驱动器供电24V,可以不接电机相线,

指针式万用表打到直流电压10V档位

红表笔接H+,黑表笔接H-,测量霍尔电压应该在接近5V的电压,为正常现象

然后测HU,黑表笔接H-,红表笔接HU,同时拧动电机轴看是否有0-5V的变化,如果有为正常。如果没有为异常。其他HV,HW同理


数字式万用表达到直流电压20V档位

然后测HU,黑表笔接H-,红表笔接HU,同时拧动电机轴看是否有0-5V的数字变化,如果有为正常。如果没有为异常。如果是0-3V左右同样为异常现象,其他HV,HW同理

如果异常的话,那么就要检查接线,端子,延长线等是否有接触不良

时代超群提供24V/36V/48V/220V等多种规格系列的直流无刷产品:42/57/60/80系列指的电机法兰大小!(咨询:企鹅号:467102884  电话:13811070445(刘女士 VX在线)



联系方式:QQ:467102884  电话:18710050116(刘女士)
