移动速度可达800MM/s的42电机高速同步带组合(LP)
2018年12月6日

下图同步带采用高刚度铝合金做机体;运行速度快,最大可到800mm/s;有效行程大,最长可做到3米;可任意组装,接收非标定制;具有高等级机械效率;摩擦系数小,噪音低,维护少。


时代超群DSXM系列密封款同步带直线导轨此系列同步带有效行程可做到50mm-3000mm,水平在中最大20kg,垂直在中最大3kg。密闭设计防尘效果好。可用于喷漆机,喷涂设备等。

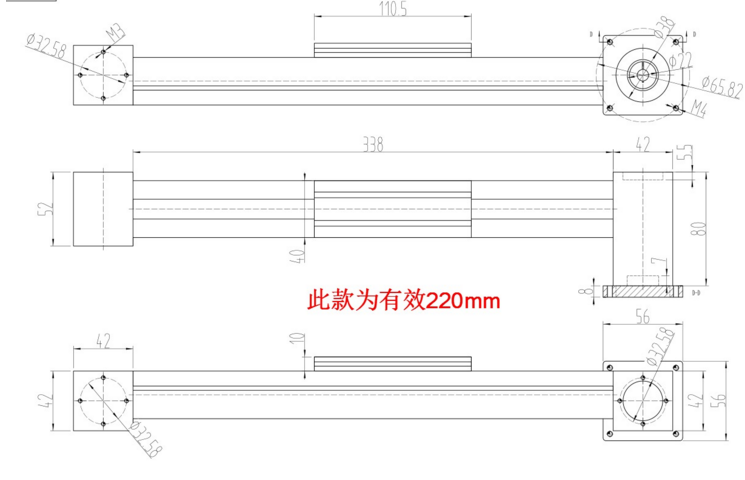

具体尺寸如下:


此系列同步带导程60MM,既电机转一圈导轨移动60MM,此同步带导轨可配42/57步进电机,60闭环步进电机/60伺服电机使用。连接片可根据客户要去定制。

客户选用此款同步带带一个一斤左右的负载,给客户体检一款高速性能好的42闭环步进电机,体积小巧。速度可以达到每分钟800转,那么导轨的移动速度可以达到800MM/S



42闭环42EBP79ALC-TF0,0.65NM步进电机驱动器套装及配套驱动器HBS57,高性价比,DC20-70V供电(带57电机建议DC24V),配套1000线编码器,高速响应好,广泛应用于雕刻机,需要高速高力矩的场合。

配套驱动器HBS57 是本公司基于十几年步进与伺服研发经验,开发成功的一款新型闭环步进电机驱动器, 采用最新专用电机控制双核DSP 芯片和应用矢量型闭环控制算法,从而彻底克服了开环步进电机丢步的问题,同时也能明显提升电机的高速性能、降低电机的发热程度和减小电机的高中低速振动,从而提升机器的加工速度和精度以及降低机器的能耗。此外,在电机连续过载时,驱动器会输出报警信号,具有与交流伺服系统同样的可靠性。 当然电机安装尺寸与传统的二相42-57系列步进电机完全兼容,传统步进驱动方案极易升级,并且成本相比开环步进电机增加不多,仅相当于传统交流伺服系统的 30-50%。

闭环电机搭配同步带特点总结如下:

1:低发热(运行时,发热很低)

2:平滑(基于反馈编码器的空间矢量电流控制算法和矢量平滑滤波技术,对困扰传统步进电机的低频共振有很好的抵制作用)

3:高速响应快(先进的伺服控制技术提供了大力矩输出,使得系统具有极高动态响应,步进伺服速度可到600-1000RPM)

4:适用行业:点胶机/木工机/焊接机/螺丝机/拉链机/绕线机/贴片机/包装机/雕刻机/激光机/LED/电子设备

联系方式:QQ:467102884  电话:18710050116(刘女士)
