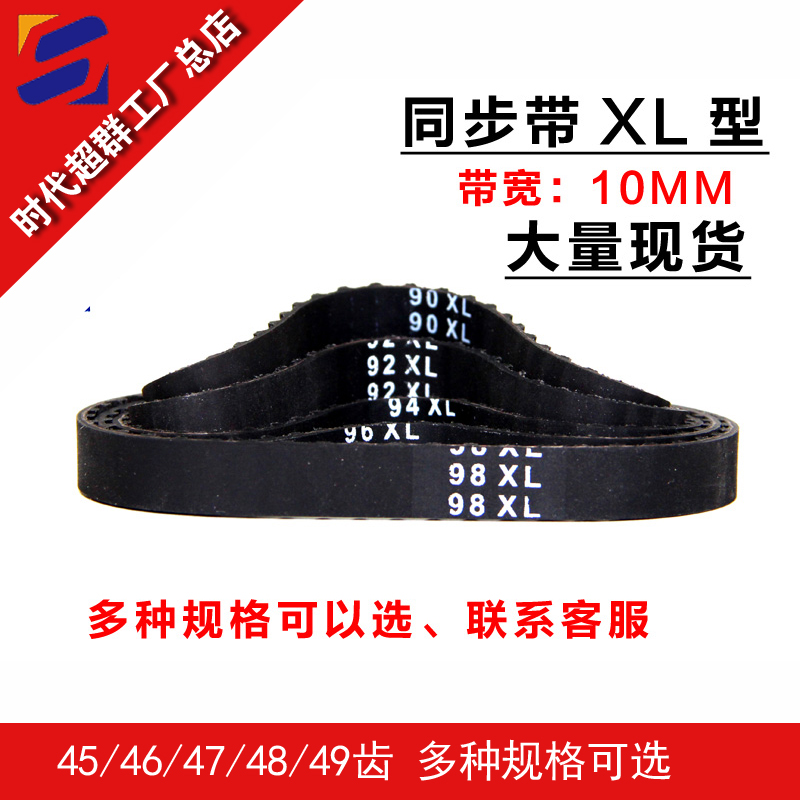

高质量同步带用不同型规格皮带大量现货(LP)
2019年1月17日


 每一个产品都是用心制造,拒绝偷工减料。每条同步带都是按照我们工艺实打实的生产,保证质量,保证耐磨性。

 匠心制作,高质量材料,韧性好,所以静音效果好。降低噪音,让生产工作更舒适。




 广泛应用于汽车、纺织、印刷包装设备、缝纫设备、办公设备激光雕刻设备、烟草、金融机具、舞台灯光通讯食品机械、医疗机械、钢铁机械、石油化工、仪器仪表、各种精密机床等领域


上图为客户定制的一套XYZ直线同步带模组。DS45M75C-600五根,其中X轴两轴同步,垂直方向上的两根同步,导轨型材宽45MM,电机转一圈移动72MM,有效行程600MM,配有60/86伺服链接片,还可配57/86步进电机连接片,连接片可以定制。

 DS45M75C系列同步带采用高刚度铝合金做机体;运行速度快,最大可到500mm/s;有效行程大,最长可做到3米;可任意组装,接收非标定制;具有高等级机械效率;摩擦系数小,噪音低,维护少。有效行程可做到50mm-3000mm,水平载重15kg,垂直负载5kg

————参数规格表————

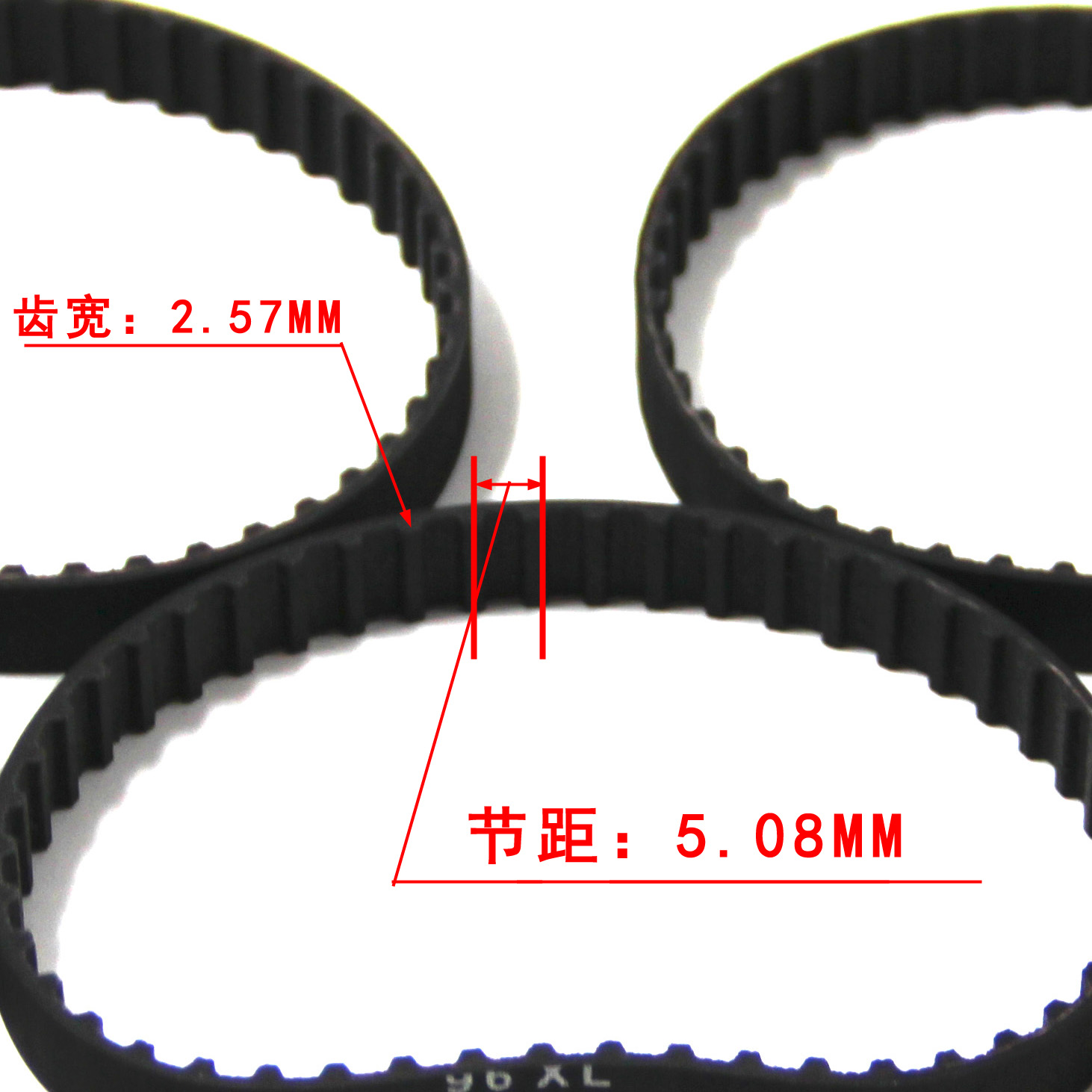

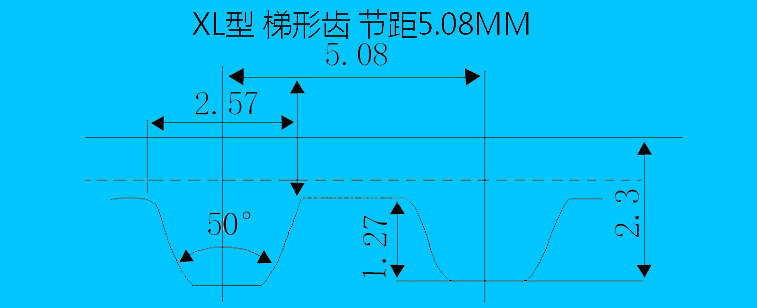

XL同步带(材质为黑色橡胶)

规格

带长

齿数

60XL

152.4

30

64XL

162.56

32

68XL

172.72

34

70XL

177.8

35

72XL

182.88

36

74XL

187.96

37

76XL

193.04

38

78XL

198.12

39

80XL

203.2

40

82XL

208.28

41

84XL

213.36

42

86XL

218.44

43

88XL

223.52

44

90XL

228.6

45

92XL

233.68

46

94XL

238.76

47

96XL

243.84

48

98XL

248.92

49

100XL

254

50

102XL

259.08

51

104XL

264.16

52

106XL

269.24

53

108XL

274.35

54

110XL

279.4

55

112XL

284.48

56

114XL

289.56

57

116XL

294.64

58

118XL

299.72

59

120XL

304.8

60

122XL

309.88

61

124XL

314.96

62

126XL

320.04

63

128XL

325.12

64

130XL

330.2

65

132XL

335.82

66

134XL

340.36

67

136XL

345.44

68

138XL

350.52

69

140XL

355.6

70

142XL

360.68

71

144XL

365.76

72

146XL

370.84

73

148XL

375.92

74

150XL

381

75

152XL

386.08

76

154XL

391.16

77

156XL

396.24

78

158XL

401.32

79

160XL

406.4

80

162XL

411.48

81

164XL

416.56

82

166XL

421.64

83

168XL

426.72

84

170XL

431.8

85

172XL

436.88

86

174XL

441.96

87

176XL

447.04

88

178XL

452.12

89

180XL

457.2

90

182XL

462.28

91

184XL

467.36

92

186XL

472.44

93

188XL

477.52

94

190XL

482.6

95

192XL

487.68

96

194XL

492.76

97

196XL

497.87

98

198XL

502.92

99

200XL

508

100

202XL

513.08

101

204XL

518.16

102

206XL

523.24

103

208XL

528.32

104

210XL

533.4

105

212XL

538.48

106

214XL

543.56

107

216XL

548.64

108

218XL

553.72

109

220XL

558.8

110

224XL

568.96

112

226XL

574.04

113

228XL

579.13

114

230XL

584.2

115

234XL

594.36

117

236XL

599.44

118

238XL

604.52

119

240XL

609.6

120

244XL

619.76

122

246XL

624.84

123

248XL

629.92

124

250XL

635

125

254XL

645.16

127

256XL

650.24

128

260XL

660.4

130

262XL

665.48

131

264XL

670.56

132

266XL

675.64

133

270XL

685.8

135

276XL

701.04

138

280XL

711.2

140

282XL

716.28

141

286XL

726.44

143

290XL

736.6

145

296XL

751.84

148

300XL

762

150

304XL

772.16

152

306XL

777.24

153

310XL

787.4

155

312XL

792.48

156

316XL

802.64

158

320XL

812.8

160

322XL

817.88

161

326XL

828.04

163

330XL

838.2

165

334XL

848.36

167

336XL

853.44

168

338XL

858.52

169

340XL

863.63

170

348XL

883.92

174

350XL

889

175

352XL

894.08

176

356XL

904.24

178

360XL

914.4

180

364XL

924.56

182

370XL

939.8

185

372XL

944.88

186

376XL

955.04

188

380XL

965.2

190

382XL

970.28

191

384XL

975.36

192

390XL

990.6

195

392XL

995.68

196

396XL

1005.84

198

400XL

1016.9

200

412XL

1046.48

206

420XL

1066.8

210

424XL

1076.9

212

430XL

1092.2

215

432XL

1097.28

216

434XL

1102.36

217

438XL

1112.52

219

450XL

1143

225

460XL

1168.4

230

470XL

1193.8

235

480XL

1219.2

240

490XL

1244.6

245

492XL

1249.68

246

498XL

1264.92

249

506XL

1285.24

253

510XL

1295.4

255

514XL

1305.56

257

522XL

1325.88

261

530XL

1346.2

265

532XL

1351.28

266

564XL

1432.56

282

570XL

1447.8

285

572XL

1452.88

286

580XL

1473.2

290

592XL

1503.68

296

600XL

1524

300

612XL

1554.48

306

616XL

1564.64

308

630XL

1600.2

315

648XL

1645.92

324

670XL

1701.8

335

690XL

1752.6

345

700XL

1778

350

720XL

1828.8

360

730XL

1854.2

365

736XL

1869.44

368

770XL

1955.8

385

828XL

2103.12

414

850XL

2159

425

860XL

2184.4

430

900XL

2286

450

926XL

2352.04

463

1020XL

2590.8

510



联系方式:QQ:467102884  电话:18710050116(刘女士)
