带内部调速模式可IO口控制方向的闭环步进电机驱动器ZDM-2HA865(LP)
2019年1月24日



ZDM-2HA865新一代 DSP 数字式步进闭环驱动器,采用先进的矢量型闭环控制技术,彻底克服传统开环步进电机丢步的问题,并且显著提高步进电机的高速性能、降低电机的发热程度和减小电机的振动,进一步的提升设备的工作速度和精度,降低设备的能耗。此外,在电机出现连续过载时,驱动器会输出报警信号,具有与交流伺服系统同样的可靠性。适配的电机安装尺寸与传统的 (57/60) 和 86系列步进电机完全兼容,传统开环步进驱动方案可以做到无缝升级,相对于交流伺服系统具有极高的成本优势。

本驱动器适合于各种中小型自动化设备和仪器,例如:木工雕刻机、线束加工机、激光切割机、高速绘图仪、小型数控机床、自动化装配设备等。在要求噪音小、运行平稳、高速度响应的设备中应用效果特佳。

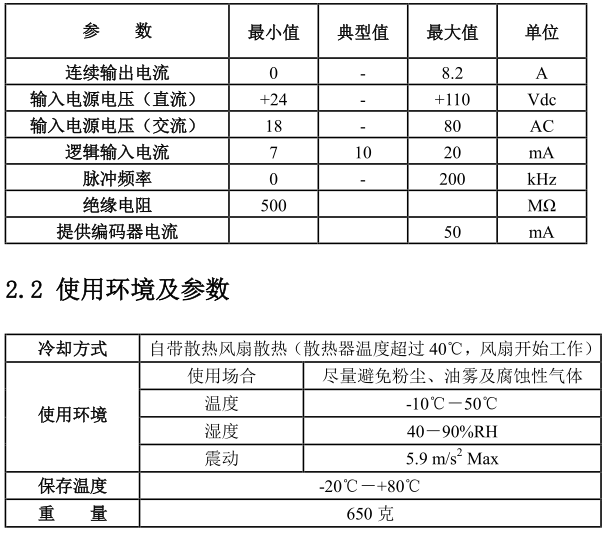

技术特点

·采用全新 32 位电机控制专用 DSP 芯片;

·采用先进的矢量型闭环控制技术;

·LED 数码管显示配按键操作,直观明了,操作方便;

·静态电流和动态电流可以任意设置(0---8.2A 范围内);

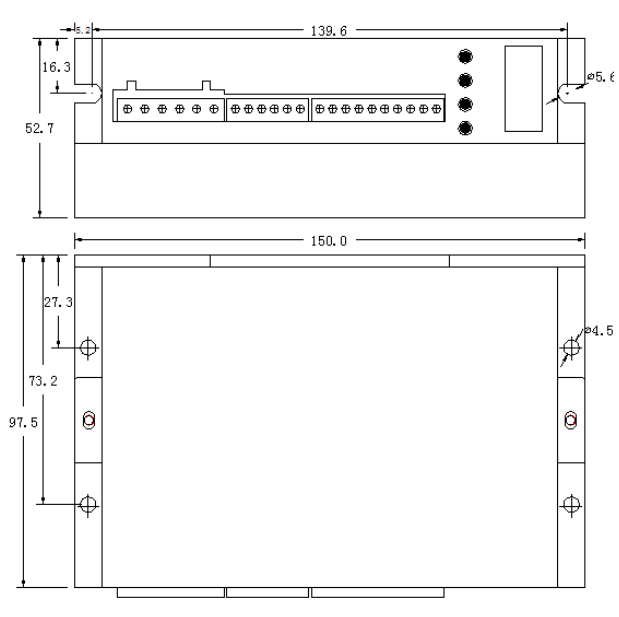

·可适配驱动 (57/60) 和 86 系列混合式闭环步进电机;

·光电隔离信号输入/输出;

·脉冲响应频率最高可达 200KHz;

·提供 16 档通用细分选择,最大 256 细分(51200 脉冲/转);

·提供与各种脉冲源相匹配的电子齿轮(任意细分值);

·具有过流、过热、过压和跟踪误差超差等保护;

·位置控制模式和速度控制模式可选;

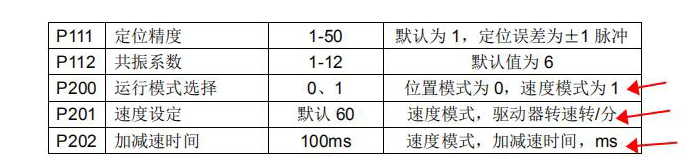

新版本ZDM-2HA865数显驱动器已经加入速度模式和位置模式  驱动器内部可以调节速度模式曲线   速度转速等


外部控制 (如果需要正反切换,可以用2个IO口 控制) 挺强大的


外部IO控制   脉冲为正转(PUL+和PUL-接一开关)    方向为反转(DIR+和DIR-接一开关)



介绍一款4NM高速闭环步进电机驱动套装,此套装最大的特点在于,高速性能好,驱动器带数显面板,可以调节参数,尤其电机带动丝杆或者同步带传动的时候,可以通过驱动来调节刚性。达到更好的效果。60EBP143ALC-TFA闭环步进,静转矩4.0Nm,电流5.8A,想电阻0.36Ω,想电感2.11mH,编码器1000P,编码器线长和电机线长为1800mm。


联系方式:QQ:467102884  电话:13811070445(刘女士)
