客户定做扭矩0.7NM高速6000转直流无刷电机(LP)
2019年3月5日

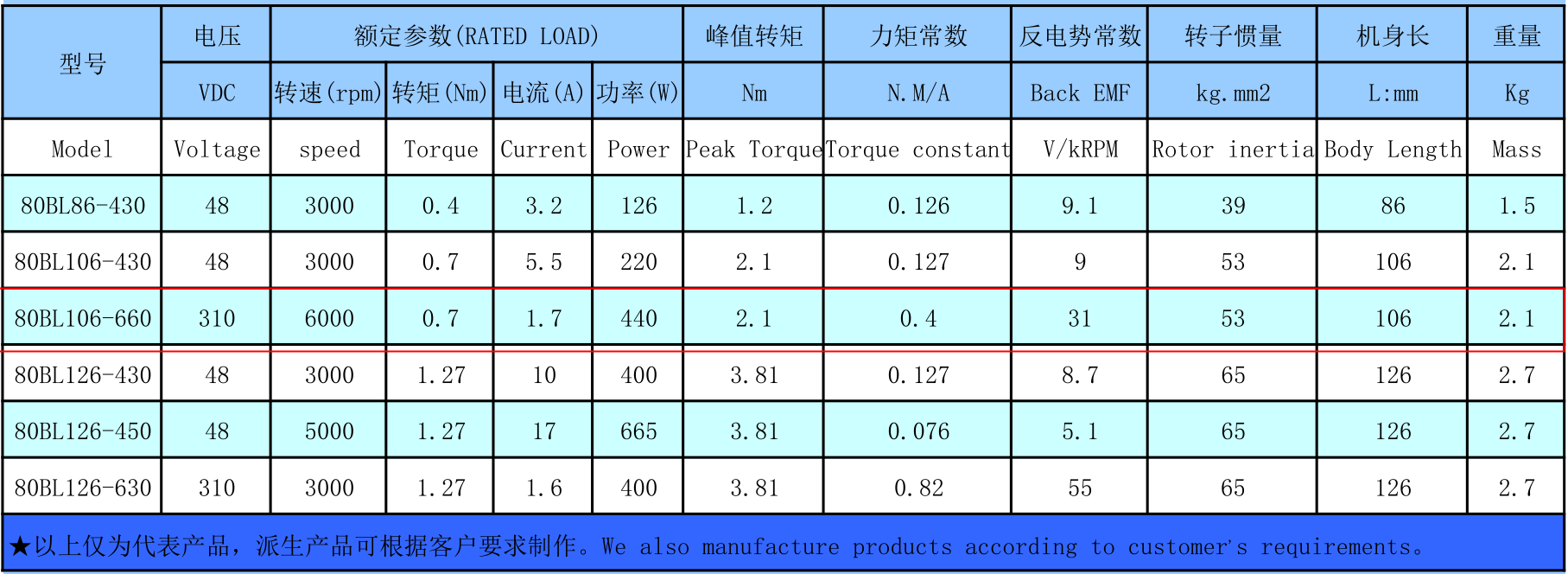

上图为时代超群客户定做的80系列直流无刷电机,高转速、低噪音,适用在有无极调速需求及小型自动化控制领域,常用于医疗设备,健身器材,电动车等……,6000转高转速,大功率高压直流无刷电机80BL106S44-3160TK9,电机电压310V.额定功率440W 6000转 输出力矩可达0.7Nm,具体参数如下

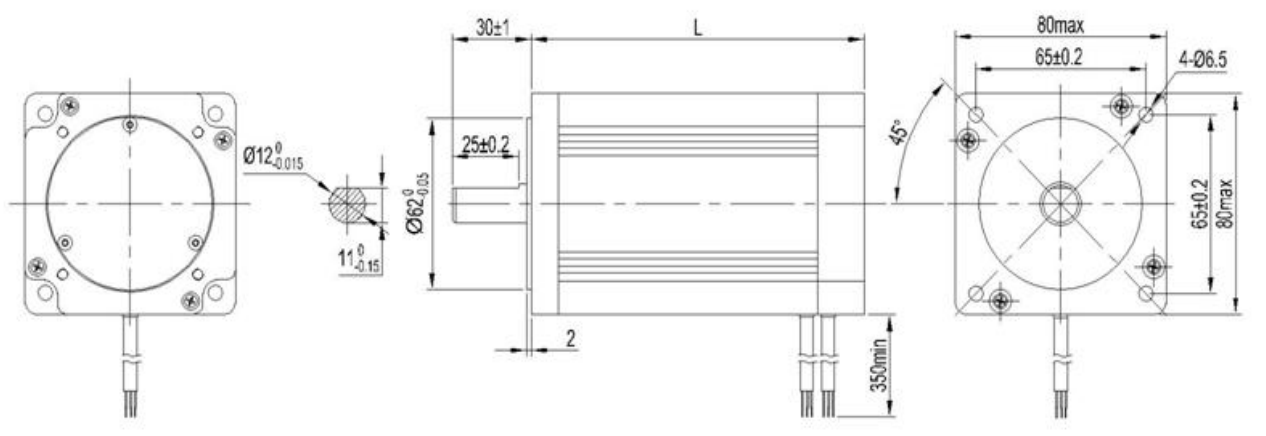

电机机身长106MM,法兰款80MM,具体尺寸图如下:


那么如何给这款电机搭配适当的驱动器呢。我公司提供驱动配套服务。为你选择合适的驱动器。440W/310V=1.4A,高压电机配套的驱动输入电压也应该为220V。电流大于峰值电流1.7A(如表格),选择ZM-7202A(****2A)效果是比较好的。



新款ZM-7202无刷电机驱动器是我公司为配合现代化工业自动控制领域而自主研发的小功率驱动器,主要采用国内高性能专用无刷直流电机驱动芯片,组成具有集成度高、体积小、保护完善、接线简洁明了、可靠性高等一系列优点。该驱动器适合驱动额定功率在400W以下的中小型无刷直流电机。该驱动器采用新型的PWM技术,使无刷电机运行速度高,振动小,噪声低,平稳性好 ,可靠性高。


系统特性:

输入电源 AC85~265VAC 50/60Hz

连续输出电流: 5A,

最大输出电流: 7A

使用温度 0~+45°C

保存温度 -20~+85°C

使用及保存湿度 <85% [不结霜条件]

构造 壁挂箱体式



调速方式

本驱动器提供以下两种调速方式用户可任选一种:

内部电位器调速: 逆时针旋转驱动器面板上的电位器电机转速减小,顺时针则转速增大。用户使用外部输入调速时必须将电位器设于最小状态。

外部输入调速将外接电位器的两个固定端分别接于驱动器的 COM和+5v一端,将调节端接于 SV 端即可使用外接电位器(5K~100K)调速,也可以通过其它的控制单元(如 PLC、单片机等)输入模拟电压到 SV 端实现调速(相对于COM),SV 端口的接受范围为 DC OV~+5V,对应电机转速为 0~额定转速。

电机正/ / 反转控制( F/R )

通过控制端子 F/R 与端子 COM 的通、断可以控制电机的运转方向。当 F/R 与端子 COM 不接通时,电机顺时针运行(面对电机轴),反之则电机逆时针方向运转;为避免驱动器的损坏在改变电机转向时,应先使电机停止运动后,再操作改变转向,避免在电机运行中进行运转方向操作。


电机运行/ / 停止控制( EN )

通过控制端子 EN 相对于 GND 的通、断可以控制电机的运行和停止。当端子断开时电机运行反之电机停止。使用运行/停止端控制电机停止时,电机为自然停车,其运动规律与负载惯性有关。

联系方式:QQ:467102884  电话:18710050116(刘女士)
