86电机带丝杆导轨拖动物体运动时发现力度不够需要更换大电机的注意事项(LP)
2019年4月9日


上图客户利用电机86HBP150AL4-TKA,12nm步进电机来拖动板材,使它水平移动,现在换了种材料,发现拖不动了,需要更大功率的电机,有什么解决的方法吗?

首先我们考虑更换更大的电机的话,安装法兰片需要更换,联轴器就出来的富裕空间是不够的。此时从新做一台的成本又比较高。如果操作呢

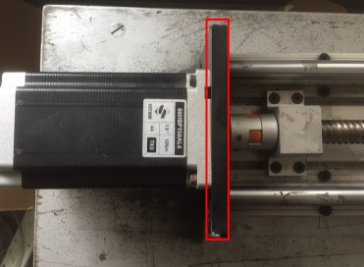

方法一:因为要从新做连接片,那么吧连接片的厚度加厚,给未来的电机轴和联轴器流出更多的安装空间即可。这样的话就是连接片会显得厚重而已。

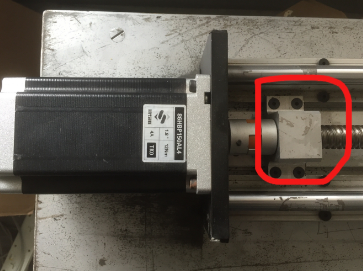

方法二:如果丝杆有效移动距离是有富余量的,可以考虑吧丝杆有效行程缩短,来给联轴器部位流出更多的安装空间。


款电机驱动套装搭配GBX双线导轨可以垂直提升重物80KG。出力大效果平稳。


时代超群GBX系列双光轴滚珠丝杆重型滑台,导轨滑块为150mm*155mm含四个导轨滑块,水平最大载重300KG,垂直载重100KG,定位精度0.03MM,可以做到有效行程2米以内。规格:1605、1610、2020、2010,2510,可配86/110/130系列步进电机。

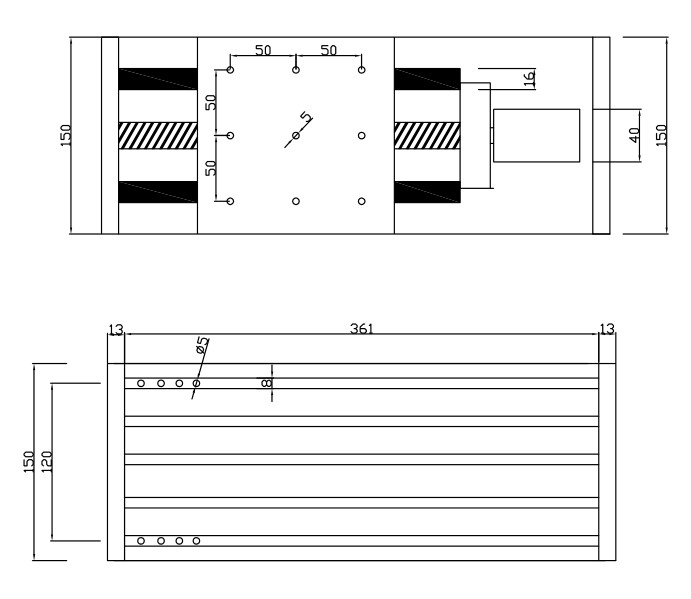

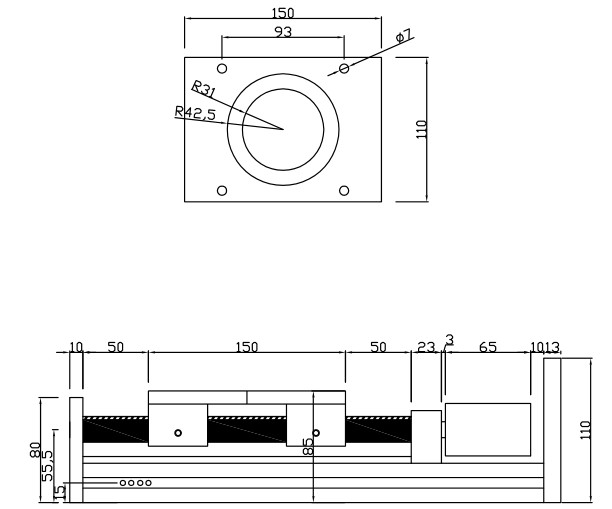

产品尺寸图如下

联系方式:QQ:467102884  电话:18710050116(刘女士)
