数控车床铣床用高性价比伺服电机驱动套装(LP)
2019年4月9日



数控机床的工作原理:根据加工工艺要求编写加工程序(以下简称程序)并输入CNC,CNC 按加工程序向伺服(或步进)电机驱动单元发出运动控制代码,伺服(或步进)电机通过机械传动机构完成机床的进给运动;程序中的主轴起停、刀具选择、冷却、润滑等逻辑控制代码由CNC 传送给机床电气控制系统,由机床电气控制系统完成按钮、开关、指示灯、继电器、接触器等输入输出器件的控制。


CX980MA/MB系列铣床加工中心数控系统为时代超群数控设备有限公司自主研发的普及型数控系统,具有竖式和横式两种结构,适配铣床、钻铣床、磨床等。本系统采用 32 位高性能 CPU 和超大规模可编程器件 FPGA,实时控制和硬件插补技术保证了系统 μm级精度下的高效率,可编辑的 PLC 使逻辑控制功能更加灵活强大。本系统可控制 5 个进给轴、2 个模拟主轴,1ms 高速插补,0.1μm 控制精度,显著提高了零件加工的效率、精度和表面质量。


● 5 个进给轴,4 轴联动,2 个模拟主轴

● 1ms 插补周期,0.1um 控制精度

● 2 路 -10V ~ 10V 模拟电压输出,支持双主轴控制

● 直线型、指数型和 S 型多种加减速方式可选择

● 内置多 PLC 程序,当前运行的 PLC 程序可选择

● PLC 程序在线显示、实时监控、信号实时追踪

● 支持语句式宏代码编程,支持带参数的宏程序调用

● 刚性攻丝和柔性攻丝可由参数设定

● 具有旋转、缩放、极坐标,固定循环和多种铣槽复合循环功能

● 具有历史报警及操作履历功能,方便用户操作和维护管理

● 提供多级密码保护功能,方便设备管理

● 36 点通用输入 /36 点通用输出

● 支持标准 RS232 及 USB 接口,支持 U 盘文件操作、系统配置和软件升级 , 可实现文件传输、串口 DNC 加工和 USB 在线加工功能

伺服电机的优势:响应速度快,在点到点快速定位的运动场合,先进的伺服控制技术提供了大力矩输出,使得系统具有极高动态响应,大大超越了传统步进系统极限。

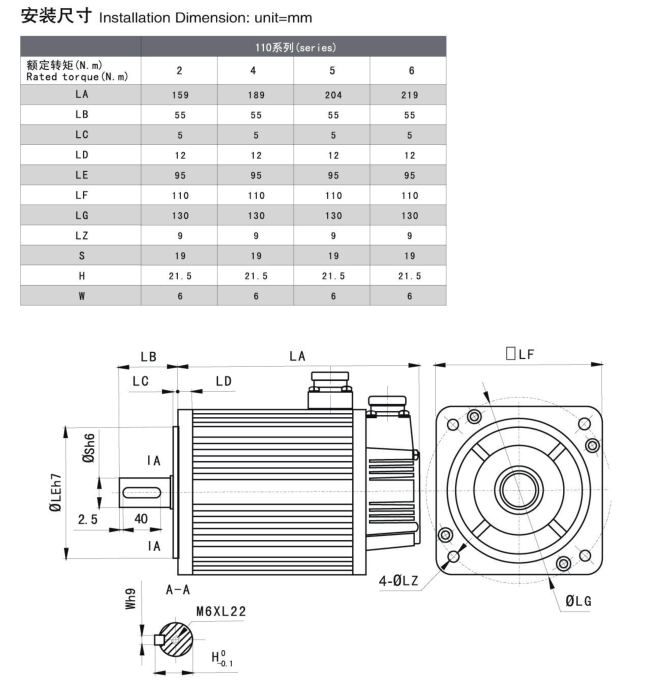

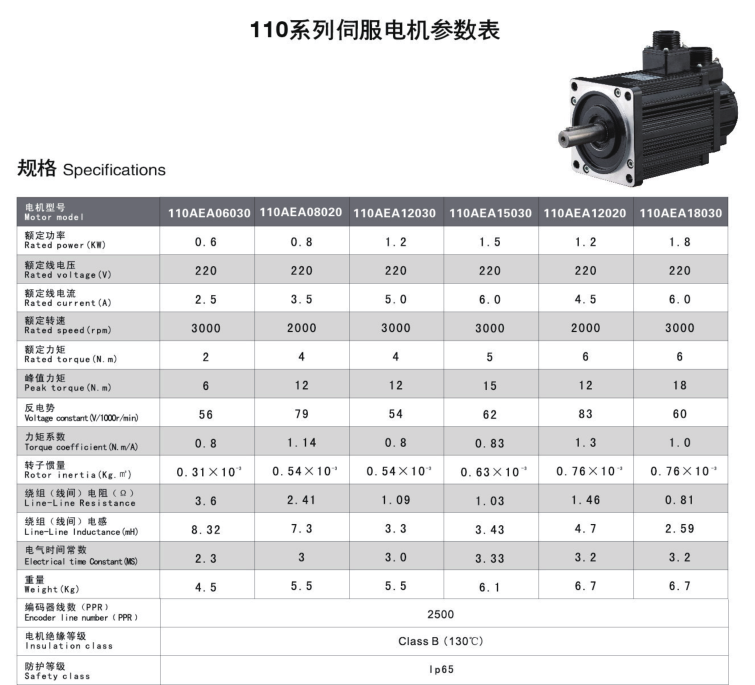

上图为时代超群推出的新款高性价比110系列交流伺服电机驱动套装。电机法兰80*80,轴径19mm,此电机出力大,响应快,速度高,转动平滑,力矩稳定。配套驱动XKM-30A采用双成PCB制版性能更稳定,数码管实时显示转速,按键可随时更改驱动参数;电路板表面喷涂厚层三防漆,防尘、防潮、防静电,抵制恶劣环境,驱动器内部采用井TI芯片、绝对高品质保证。








输入输出信号线和编码器信号线,请使用推荐的电缆或相似的屏蔽线,配线长度为: 输入输出信号线 3m 以下,编码器信号线 20m 以下。接线时按最短距离连接,越短越 好,主电路接线与信号线要分离。 l 接地线要粗壮,做成一点接地,伺服电机的接地端子与伺服驱动器的接地端子 PE 务必相连。 l 为防止干扰引起误动作,建议安装噪声滤波器,

并注意:

 1) 噪声滤波器、伺服驱动器和上位控制器尽量近距离安装。

 2) 继电器、电磁接触器、制动器等线圈中务必安装浪涌抑制器。

 3) 主电路和信号线不要在同一管道中通过同时不要扎在一起。 l 在附近用强烈干扰源时(如电焊机、电火花机床等),输入电源上使用隔离变压器可 以防止干扰引起误动作。 l 请安装非熔断型断路器(NFB)使驱动器故障时能及时切断外部电源。 l 正确连接电缆屏蔽层

可实现位置控制,速度控制,扭矩控制,主要应用于一下领域

1、 机械行业:加工中心、数控冲床、折弯机、剪板机、PLC程序控制器、各款汽车检测设备、组装设备、焊接设备。

  2、 印刷行业:晒板机;印刷机、胶印机、轮转机、激光照排、打样设备,全自动冲板机、喷绘机;折页机、切纸机、锁线机胶订机、全自动瓦椤纸板(箱)生产线、自动送纸上胶机、电脑三边封袋机、无轴高速胶印机等。

  3、 医疗行业:监护仪、B超机、CT控制箱、心电图(脑电图)测试仪、X光机、切片机、血液透析机、温控仪等。

  4、 食品行业:杀菌机、均质机、标贴机、制罐机、流量控制仪、封口机、包装机、咖啡机等。

  5、 橡胶轮胎行业:钢丝带束层生产线、内衬层挤出生产线、钢丝压延机、双复合挤出机、钢丝帘布裁断机、重型密炼机、子午线轮胎钢丝机等

  6、 电梯行业:各类电梯的门控制、楼层控制。

联系方式:QQ:467102884  电话:18710050116(刘女士)
