ZM-6535A驱动器采用美国高性能专用无刷直流电机驱动芯片,该控制器适合驱动中小型无刷直流电机。由于采用新型的PWM技术，使电机运行速度高, 振动小, 噪声低,运行平稳。

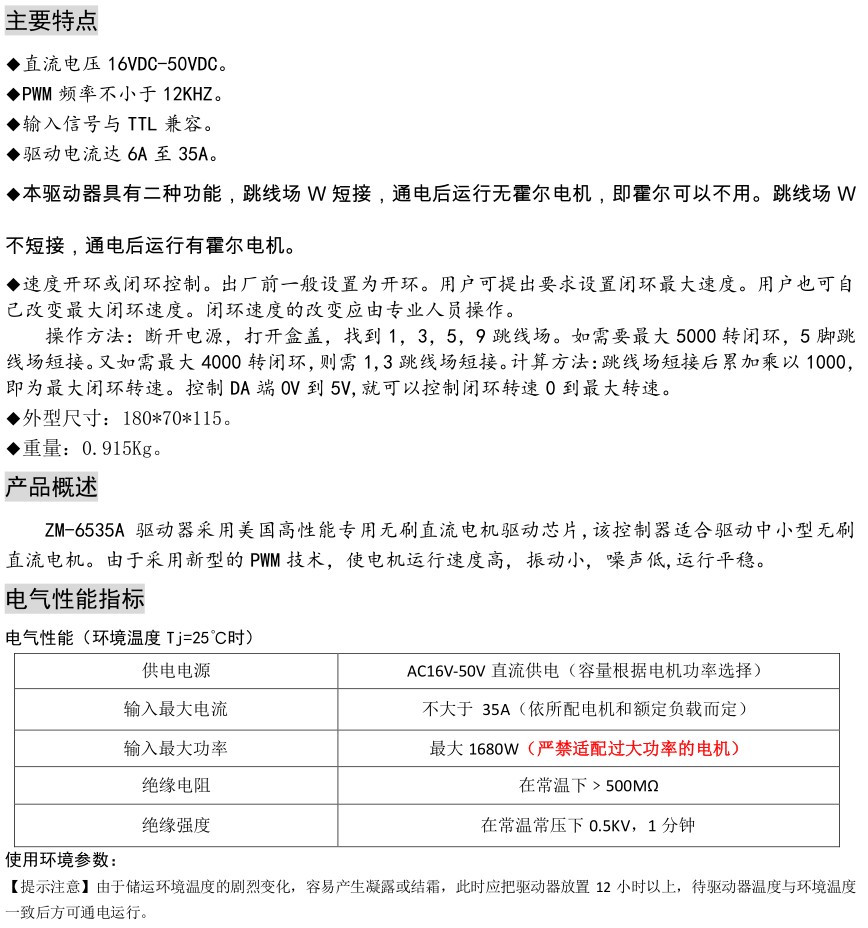

主要特点

◆直流电压16VDC-50VDC。

◆PWM频率不小于12KHZ。

◆输入信号与TTL兼容。

◆驱动电流达6A至35A。

◆转速显示。

◆本驱动器具有二种功能，跳线场W短接，通电后运行无霍尔电机，即霍尔可以不用。跳线场W不短接，通电后运行有霍尔电机。默认设置为有霍尔模式，无霍尔的需要联系厂家提调好板。

◆速度开环或闭环控制。出厂前一般设置为开环。用户可提出要求设置闭环****速度。用户也可自己改变****闭环速度。闭环速度的改变应由专业人员操作。

操作方法：断开电源，打开盒盖，找到1，3，5，9跳线场。如需要****5000转闭环，5脚跳线场短接。又如需****4000转闭环，则需1,3跳线场短接。计算方法：跳线场短接后累加乘以1000，即为****闭环转速。控制DA端0V到5V,就可以控制闭环转速0到****转速。

◆外型尺寸：180*70*115。

◆重量：0.915Kg。

s

时代超群110系列直流无刷电机电机采用节能环保领域的骄子-烧结钕铁磁硼钢，保证设备的良好性能；使用环境-20℃—50℃；8极3相；绝缘等级B累。上图为110BL110S100-430TKA，电机功率1KW，转速3000转，电压48V，输出扭矩3.2NM,可用于抽油烟机、抽水机等家用器具，以及电控制器、发动机等汽车领域。应用范围非常广泛。具体参数见下表：
