上图为时代超群客户定做57直流无刷电机57BL80S06-220TF9，电机采用节能环保领域的骄子-钕铁磁硼钢，保证设备的良好性能，电压24V；功率60W；额定转速2200转,额定扭矩0.19NM。具体参数如下：
时序图如下：

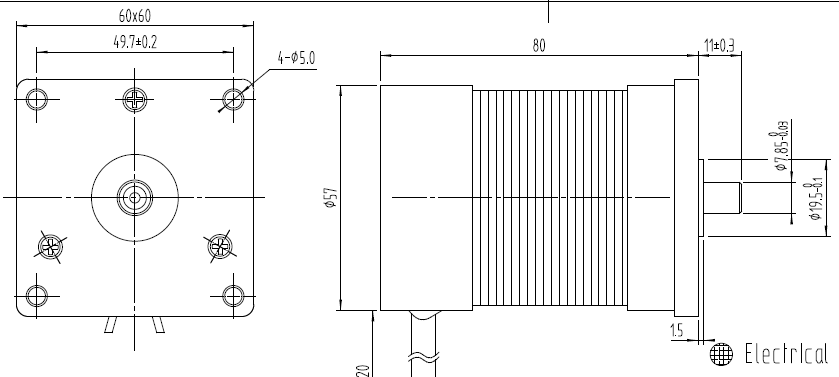

尺寸图如下：
那么如何给这款电机搭配适当的驱动器呢？ 60W/24V=2.5A,选配的驱动电压要在电机电压范围内，电流要大于峰值电流，如果不知道峰值电流，通常为计算电流的1.5~2倍，2*2.5A=5A，那么选择一款24V 5A左右的控制器即可。
ZM-6405A 直流无刷电机驱动器是我公司新推出的产品，本产品使用大规模的集成电路取代原有硬件设计，具有更高的抗干扰性及快速响应等性能。本产品适合驱动峰值电流在 5A 以下，电源电压在 DC18V~50V 以内 （面称 板标称 DC24V~48V ）的低压有霍尔或者无霍尔传感器的三相直流无刷电机。产品应用于针织设备、医疗设备、食品包装机械、电动工具等一系列的电气自动化控制领域。 ◆电流环设计，低速力矩大，运行平稳； ◆高力矩、高转速输出，****转速达 20000rpm/min(根据电机转速而定)； ◆具有脉冲速度输出，可以随时观察电机转速； ◆调速方式：0-5V 模拟量及 10 Hz -300Hz PWM 调速，方便用户使用； ◆启停使能控制信号、方向信号输入； ◆过流、过压、堵转及缺相保护等功能
联系方式：QQ:467102884 电话：18710050116（刘女士）
