86步进电机带同步带导轨负载很轻但是速度就是上不去是什么原因呢?(LP)
2019年5月14日

image.png image.png

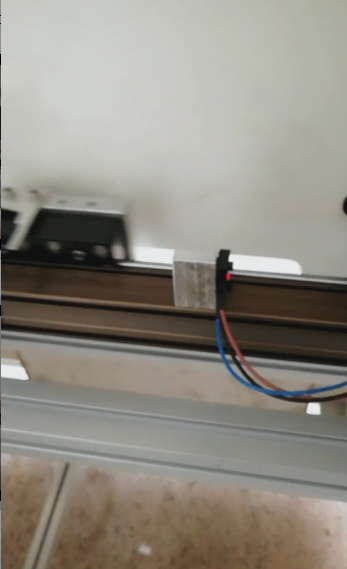

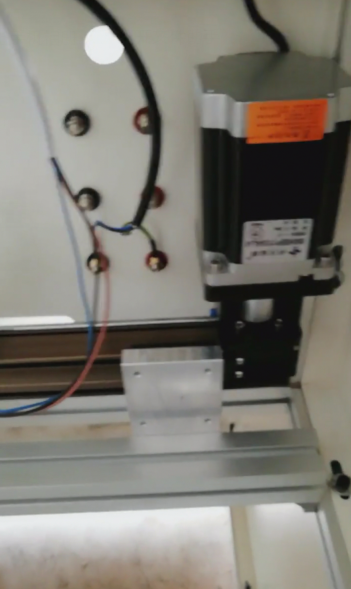

上图客户选用时代超群45同步带导轨,搭配的是86步进电机,可是电机的速度却上不去,通常速度提升不上去,我们都觉得是负载太大了,可是客户的负载也就两三千克,那么和负载就没有关系。我们看提升速度以后就会发出异响,像是联轴器那发出来的声音?我们把电机拆下来以后去推滑道,很顺滑,那么就和导轨没有关系,我们把原因定在组装和电机上。

我们把电机拆下来运行电机,发现电机确实上不了高速,难道是电机坏了,不一定,因为电机的扭矩还决定于电机的输入电压和电流,客户选用的48V电压没问题,可是电流太小了,只选择了2A多,这对于86电机来说电流太小了,经过跟客户的沟通客户吧驱动电流调到了4A,速度就升上去了。




 DS45M75C系列同步带采用高刚度铝合金做机体;运行速度快,最大可到500mm/s;有效行程大,最长可做到3米;可任意组装,接收非标定制;具有高等级机械效率;摩擦系数小,噪音低,维护少。有效行程可做到50mm-3000mm,水平载重15kg,垂直负载5kg

产品尺寸图如下:



时代超群步进电机采用优质冷轧硅钢片和耐高温永磁体制造,采用业界先进的磁路设计方案具有良好的内部阻尼特性,运行平稳,无明显振荡区。上图为86HBP155AL4S-TK0两相混合式步进电机是时代超群推出的新款12NM步进电机,此电机性能要比同类市场相同扭矩的电机,磁力大,运行平稳,出线设计和密封圈的设计,让电机抵抗恶劣环境的性能更佳,电机步距角1.8°,扭矩12N.m,电流5.8A,机身高150MM,轴Φ14MM。具体参数尺寸图如下:


配套驱动DM860H两相步进电机驱动器接口采用超高速光耦隔离;抗高频干扰能力强;16种不同细分任意切换;自动半流锁定;8 档电流可调;支持脱机、使能、锁定等功能;过压、欠压、过流保护。


联系方式:QQ:467102884  电话:18710050116(刘女士)
