ZM-6615驱动器在调速过程中高速有一个非常短暂的停顿现象是什么原因(LP)
2019年5月16日


上图驱动器为时代超群ZM-6615高性能无刷驱动器(控制器)是我公司基于最新BiCD工艺集成电路开发的高性能直流无刷控制器(驱动器),具有体积小、发热低、可靠性高、寿命长、易于使用等特点。

ZM-6615高集成度高可靠性无刷直流(BLDC)电机控制器;三相全桥,PWM斩波方式;闭环稳速,大负载时电机仍能保持转速;纯硬件设计,高速度,高抗干扰能力;周波限电流方式,保护更加精确快速;低发热,大功率。


视频地址:链接:https://pan.baidu.com/s/1RqOt4JCbQXJt5SOxvtwL3g 提取码:62g0

此款驱动在高速状态的时候,有一个非常短暂的停顿现象,就像丢了一个脉冲一样是什么原因呢?

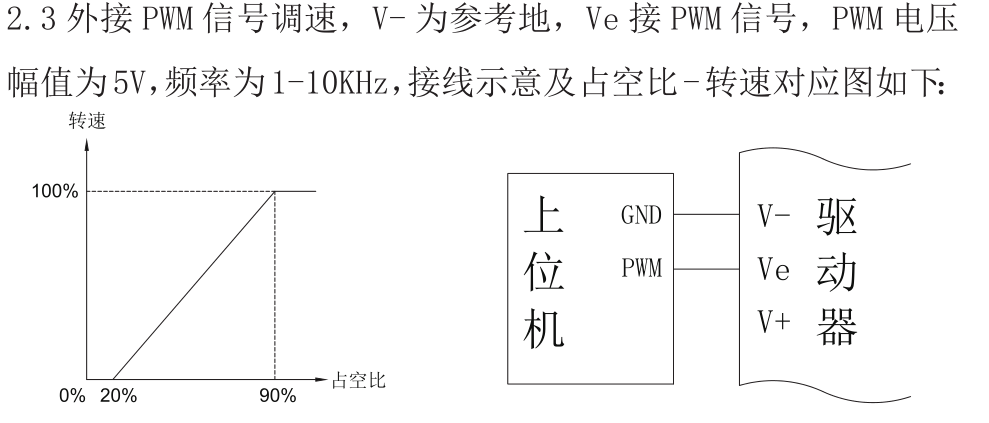

其实细心的客户应该发现,说明书里有写,这款驱动的PWM调速是0-90%,90%到100%会有一个空点到全速,



这主要是因为这款驱动采用了直流无刷驱动芯片,是三肯的6716芯片,芯片设计之初,是为电动车设计的。小体积的同时有一个很大的电流。所以这个现象是没有办法避免的。但是一般都是补影响使用的。客户也可以做0-90%的调速。


SCM6710M系列为,额定电流10~30A的3相直流无刷电机驱动器。
本产品适合于,霍尔IC输入型电机。

2.特征

·主电源电压VBB=75V(max),推荐电源电压:20V~60V

·内藏Logic电源用5V or 3.3V/1A输出的SW型DC-DC

·额定长期输出电流Ioave(max):10A,20A,30A

·峰值输出电流Iopeak(max):20A,40A,60A(起动,刹车电流)

·霍尔IC输入对应

·具有以下所列的各种保护功能

◎ 过电流保护电路

◎ 过电压保护电路

◎ 电机锁定检测电路

◎ 过热保护电路

◎ 低电压动作保护电路

◎ SW型DC-DC的过电流保护电路

·各种保护功能动作时,输出报警信号(Fault 、OVP※)(※仅SCM6713MF)

·通过以下方式控制电机电流

◎ 通过速度信号(模拟信号)进行PWM控制

◎ 峰值电流控制型,固定频率PWM控制

·输出电机旋转状态的FG输出端子

FG输出的脉冲宽度可以通过简单的外围电路进行设定,可进行助力控制(1 on 1)

型号

额定电压
V

额定功率

额定转矩
N.M

额定转速
rpm

空载转速
rpm

额定电流
A

空载电流
A

级对数

80BL100S40-430TK9
48
400
1.27
3000
4000
12
1.2
2
80BL100S40-445TK9
484000.85
4500600010.81.12
80BL110S50-430TK9
48
5001.6
3000
4000
14.8
1.5
2
80BL110S50-445TK9
48
5001.14500600013.81.32
