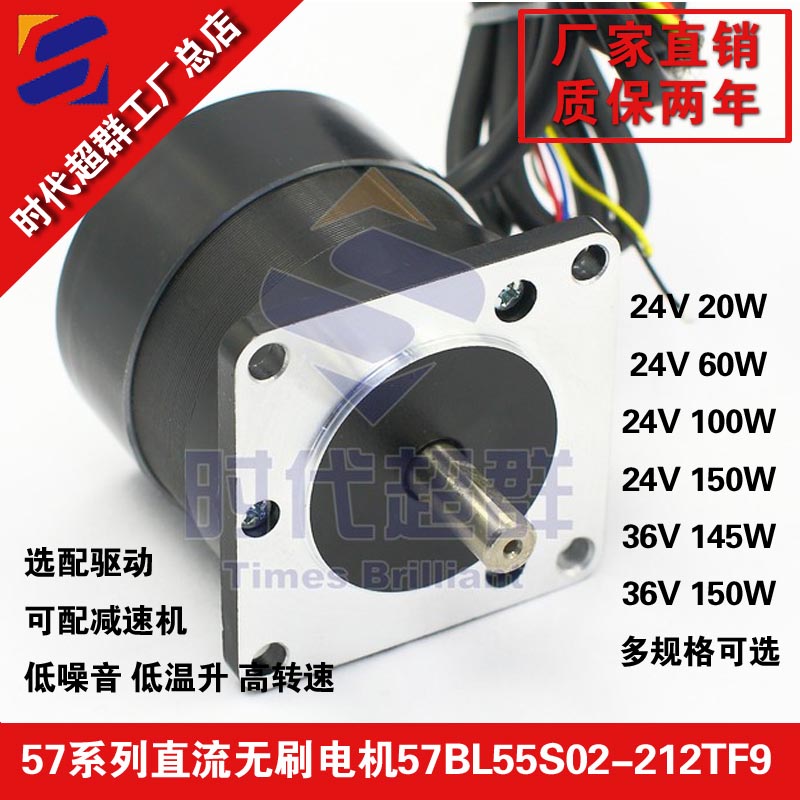

上图为时代超群57直流无刷电机57BL55S02-212TF9，电机采用节能环保领域的骄子-钕铁磁硼钢，保证设备的良好性能，电压24V；功率22W；额定转速1200转,额定扭矩0.175NM。具体参数如下：
时序图如下：
尺寸图如下：
那么如何给这款电机搭配适当的驱动器呢？ 22W/24V=0.91A,选配的驱动电压要在电机电压范围内，电流要大于峰值电流，如果不知道峰值电流，通常为计算电流的1.5~2倍，2*0.91A=1.8A，那么选择一款24V 5A左右的控制器即可。
ZM-6405E是我公司基于****BiCD工艺集成电路开发的高性能直流无刷控制器(驱动器)，具有体积小、发热低、可靠性高、寿命长、易于使用等特点。 产品的特点及功能： ·高集成度高可靠性无刷直流(BLDC)电机控制器 ·三相全桥，PWM斩波方式 ·闭环稳速，大负载时电机仍能保持转速 ·纯硬件设计，高速度，高抗干扰能力 ·周波限电流方式，保护更加精确快速 ·低发热，大功率 ·欠电压(≤13V)、过热(＞150℃)自动保护 ·堵转6秒自动保护 ·霍尔错误保护 ·输出限流线性可调：0.5-5A ·支持内置电位器、外接电位器、模拟电压和PWM调速 ·带有使能功能 ·具有缓启动功能，避免电流过冲，有效保护电机
联系方式：QQ:467102884 电话：18710050116（刘女士）
