客户定做搭配80无刷电机用pl60系列小体积行星减速机(LP)
2019年5月28日


上图为客户定做的一台4速比行星减速机,搭配时代超群80无刷电机用。常规采用电机应该是PL80系列,客户嫌提比较大,所以要求做成PL60系列,那么输入法兰就需要更改来适配80无刷电机

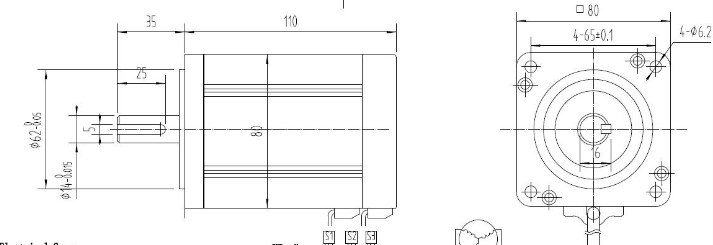

80无刷电机尺寸图如下:


时代超群款孔输出行星减速机内部齿轮采用优质低碳合金钢,经渗碳淬火,研磨跑合,具有体积小,重量轻,承载能力高,使用寿命长,运转平稳,噪声低,输出扭矩大,速比大,效率高,性能安全的特点。广泛应用于数控自动化设备当中。

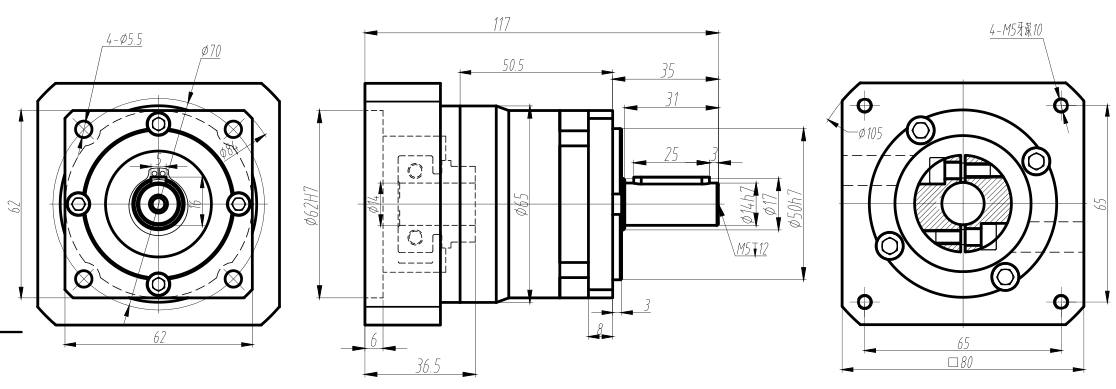

具体尺寸图如下;

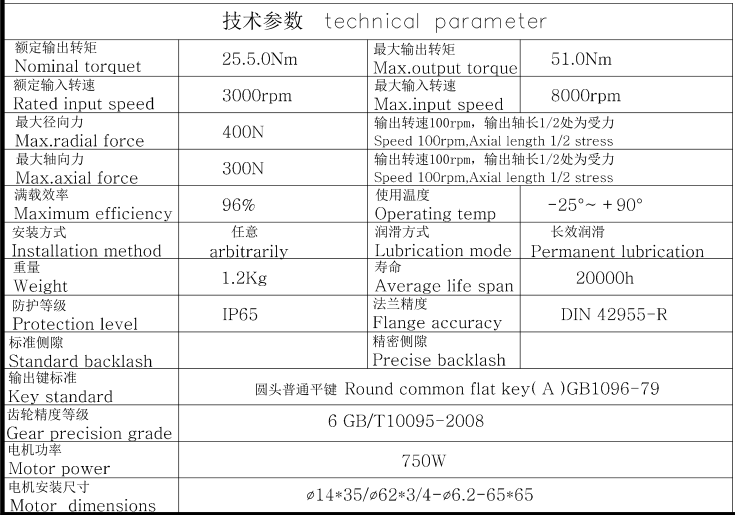

减速机的参数如下:


可以搭配如下无刷电机

型号

额定电压
V

额定功率

额定转矩
N.M

额定转速
rpm

空载转速
rpm

额定电流
A

空载电流
A

级对数

80BL110S55-3130TK9
310
550
1.75
3000
4800
2.4
0.3
2
80BL165S75-3130TK0
310
750
2.4
3000
4000
3.2
0.3
2
80BL165S55-3115TK0
310
550
3.5
1500
2100
2.4
0.3
2
80BL180S120-3140TK0
310
1200
3
40005000
3.2
0.3
2

输出扭矩=电机扭矩*减速比*效率>实际需要的扭矩<减速机能承受的额定扭矩,这款搭配还有一个特点就是噪音会比常规的减速机要小很多。所以比较适合一些安静的场合。

联系方式:QQ:467102884  电话:18710050116(刘女士)
